液压打包机
六角网打包机
液压六角网打包机
- 01. 液压打包机描述

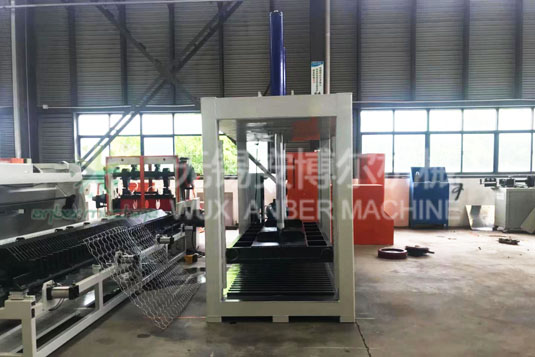

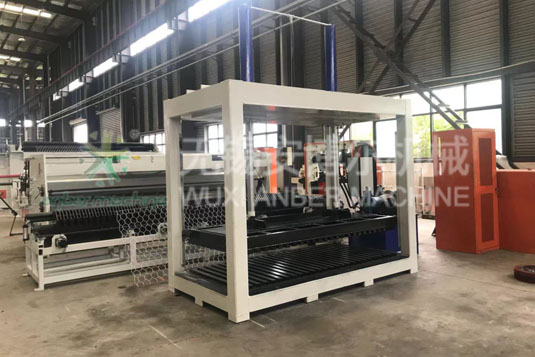

- ABE-DB-10 是我公司专门设置专用于打包六角网、石笼网的机器。

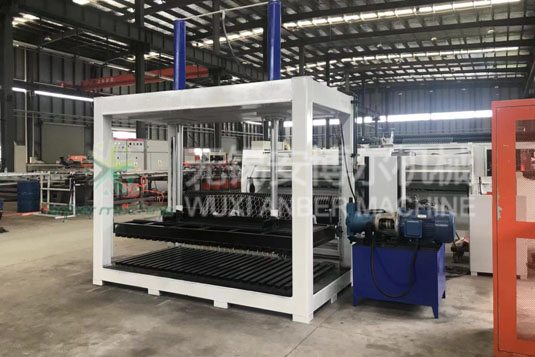

本机主要有机架、压板、油缸、油泵机组、油箱、电器箱等部分组成。
本机在工作时，由油泵机组供给的压力油经安全阀限压，进入手动换向阀．手动换向阀工作于左位时压力油进入油缸上腔，经活塞、活塞杆推动压板下行，油缸下腔的油液经换向阀流回油箱，手动换向阀工作于中位时，油缸上下腔的油液均被换向阀闭锁，压板可保压并停留于任意位置，油泵经换向阀卸荷，手动换向阀工作于右位时，压力油进入油缸下腔推动压板上行、油缸上腔的油液经换向阀流回油箱。
油缸上端设有中装置，可减小压力运行至上极限位置时的冲击。
- 02. 液压打包机主要技术参数
- 公称压力：80KN
工作行程：700mm
压板下行速度：≥35mm／s
压板上行速度：≥ 50mm／s
机器包装尺寸（长×宽×高）：3700x2450×1250mm
产品打包尺寸（长×宽×高）：2000x1000×1000mm
液压系统工作压力：5MPa
液压用油：3 2＃
液压油 120KG
装机功率：7.5Kw
