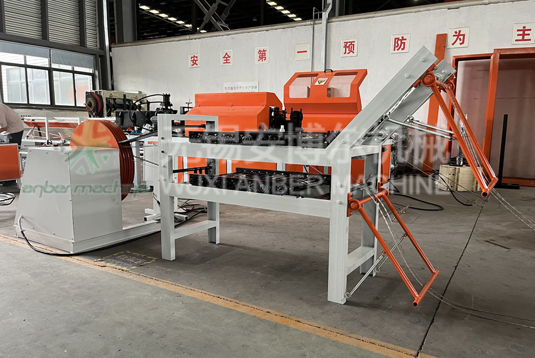

  • 01. 5条刀片刺绳机的主要性能及特点
  • 刀片刺绳是一种常用的安全防护性材料，其具有牢固锋利，便于施工，成本低廉等优点。刀片刺绳机是刀片刺绳生产的专用设备，具有操作简单方便，安全可靠，生产效率高，适应品种多等优点。
  • 02.产品的用途和材料要求
  • 刀片刺绳机（线体）生产的刀片刺绳主要用于各种特殊场所及临时障碍设置的防护性材料。
    其材料选用0.3-0.6mm 厚的镀锌板，以及镀锌铁丝，直径为φ1.5～3.5 mm。
  • 03. 设备的组成及作用
  • 刀片刺绳机由刀片刺绳的刀片冲剪设备和刀片与铁丝复合为刀片刺绳的成型设备两个部分组成。
    刀片冲剪设备用于生产刀片刺绳复合时所需要的刺片，成型设备将刀片与镀锌铁丝符合成产品刀片刺绳。
    1、刀片冲剪设备包括送料用的开料机、冲剪设备、刀片分离及收料用的收卷机。其中冲剪设备包括压力机、司服送料机构及模具。
    开料机用于刀片冲剪材料的储备与供给；司服送料机构是按照一定的节拍和特定的长度向冲床供给镀锌板材；压力机和模具用于将镀锌板材冲剪成刀片；收卷机将冲剪成刀片分离开来成5条，环绕成卷。
    2、成型设备包括刀片及镀锌铁丝送料用的开料机、复合用的成型机及收料用的收卷机。 开料机用于刀片及镀锌铁丝材料的储备与供给；成型机用于将刀片和镀锌铁丝复合成刀片刺绳；收卷机将产品刀片刺绳环绕成卷。
  • 04. 冲剪设备
  • 序号
    名称
    参数
    数量
    1
    开料架
    内径：500mm可调
    外径：1000mm
    承重：500Kg
    电机功率：25W，转速：1400r/min
    设备尺寸：700×700×1230mm
    1台
    2
    压力机
    公称力：250KN
    公称力行程：4mm
    滑块行程：8 mm
    滑块行程次数：220次/分
    最大装模高度：160 mm
    装模高度调节量：40 mm
    工作台尺寸：760mmX500mm
    电机功率：7.5KW，转速：1450r/min
    设备尺寸：1300×880×1650mm
    重量：1100Kg
    1台
    3
    分料机构
    2台
    4
    收卷机
    内径：100mm
    外径：550mm
    承重：500Kg
    电机功率：0.75W，电压：380V，转速：1400r/min
    设备尺寸：700×980×970mm
    重量：500Kg
    1台
  • 05. 复合成型设备
  • 序号
    名称
    参数
    数量
    1
    开料架
    		用于刀片和铁丝的开料各一台
    2台
    2
    成型机
    		适应板厚：0.3～0.5mm
    适应线径：φ1.5～φ3.5mm
    复合速度：12m /Min可调
    电机功率:3KW，电压：380V，转速：1420r/min
    设备尺寸：1000×930×1230mm
    重量：200Kg
    1台
    3
    收卷机
    		内径：450mm可调
    外径：450+200mm
    承重：500Kg
    设备尺寸：700×700×850mm
    重量：50Kg
    1台

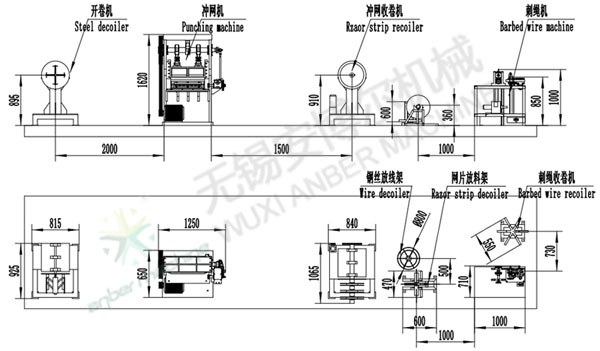

  • 06. 5条刺绳生产线布局图
