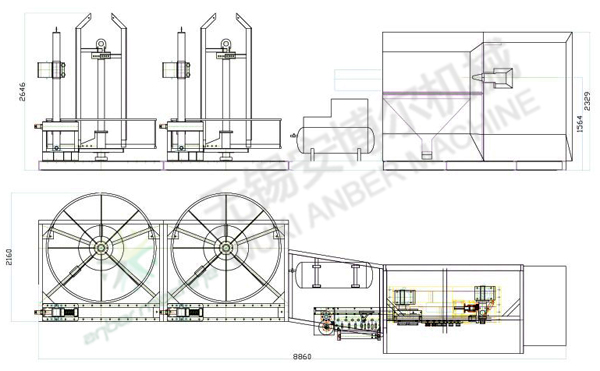

• 01. 弯箍机布局图
•

• 02.弯箍机技术参数

• 单根钢筋加工直径范围	Φ5 - 12 mm
  双根钢筋加工直径范围	Φ5 - 10 mm
  最大弯曲角度	180°
  最大弯曲速度	1100°/sec
  最大牵引速度	110 - 130 m/min
  弯箍最大长度	1300 mm
  弯箍最小长度	110 mm
  长度误差	±1 mm
  折弯误差	±1°
  平均压缩空气消耗	6 l/min
  平均电耗	6 - 8 Kw/hour
  标签功率	28 Kw
  电压要求	380 V / 50 - 60 Hz
  整机重量	4,700 Kg
  设备尺寸	9(L) × 3(W) ×3(H)
  产量	单丝：900根/小时 双丝：1800根/小时
  弯曲方向	双向

• 03.设备结构

• 序号	设备名字	数量	备注
  1	开料架	2 套	卷料
  2	送料机构	1 套	-

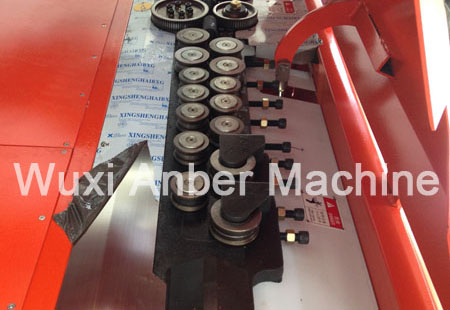

  3	矫直机构	2 套	-
  4	牵引机构	1 套	日本制造
  5	折弯机构	1 套	日本制造
  6	切断机构	1 套	-

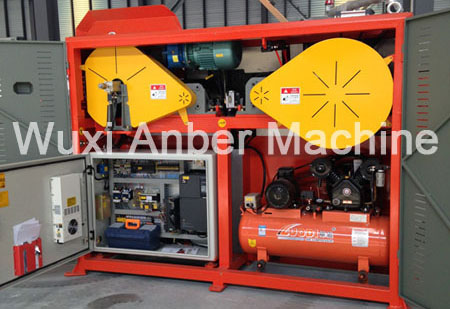

  7	控制系统	1 套	意大利制造
  8	空压机	1 套	0.42 m3/min
  9	配件	1 套	-
  10	工具	1 套	-
  11	说明书	1 套	英文版本
