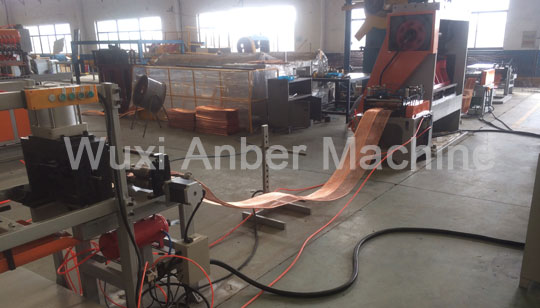

铜极网机生产线

铜极网机生产线

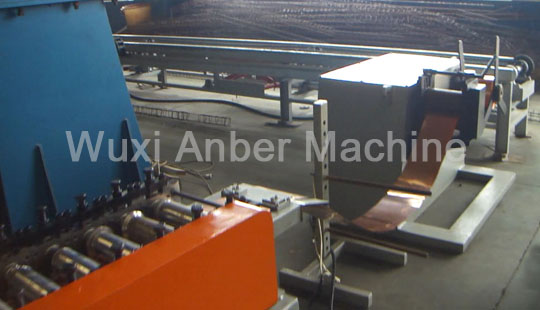

开料架

开料架

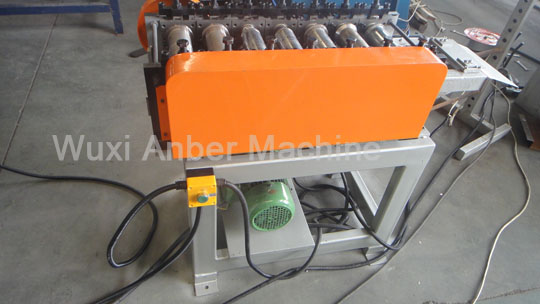

卷边机

卷边机

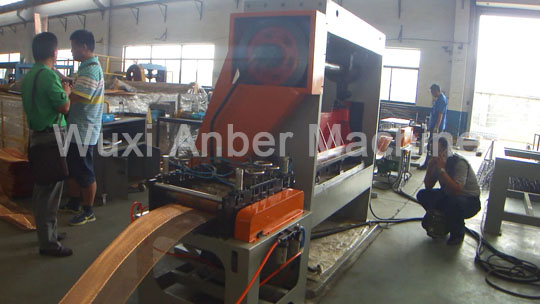

冲网机

冲网机

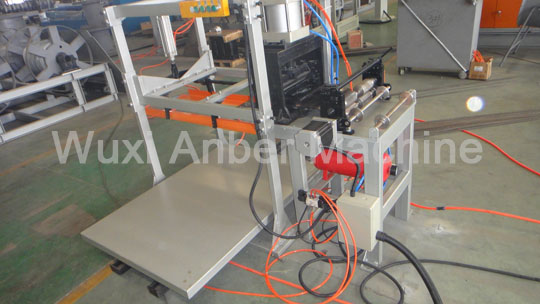

收料架

收料架



  • 01. 设备的主要性能、特点
  • 铜极网是采用铜T1M为原料,经加工成为有两侧卷边、中间V型槽的铜网。其主要用途是作为蓄电池正极使用。使用铜极网作为蓄电池正极板栅的时候,能够使电池的正极活性物质利用率提高,增加电池的使用效率。
  • 02.产品的用途和材料要求
  • 本生产线生产的铜极网专用于蓄电池正极板栅。可选材厚度为0.2mm,理论宽度为176mm的纯铜板材。
  • 03. 生产流程
  • 本生产线首先利用开卷间歇机构控制开卷机将铜板卷料被动放出,卷料通过卷边机卷边成型送入冲网机进入冲网环节,冲网机通过电机皮带传动将动力传递给曲轴,进而带动模具作上下高速冲剪运动,将铜板冲剪成型,进而由后级整平机进行整平修整,再由气动剪剪成所需长度,并自动置于收料小车上。除了开始工作时需手动把板料送入卷边机、冲网机、整平机外,一旦正常工作,所有动作均自动完成。
    本生产线适用于铜极网的自动化连续生产,其主要特点是自动化程度高、运行精度高,运行安全可靠,大大提高了生产效率。
  • 04. 开料架参数
  • 序号
    名称
    参数
    1
    内径
    Φ90mm—Φ100mm
    2
    外径
    Φ600mm 最大
    3
    承重
    2000Kg
    4
    电机
    功率:750KW,转速:1400r/min
    5
    设备尺寸
    1100×900×800mm
    6
    重量
    400Kg
  • 05. 卷边机参数
  • 序号
    名称
    参数
    1
    压辊直径
    Φ92mm
    2
    步进电机
    110BYGH6480
    3
    设备尺寸
    813×455×985mm
    4
    驱动形式
    链传动
    5
    压紧形式
    气动
    6
    重量
    350Kg
  • 06. 冲网机参数
  • 序号
    名称
    参数
    1
    冲网速度
    240次/分钟
    2
    模具驱动
    V带驱动
    3
    冲床冲力
    35T
    4
    速度
    4.08m/min
    5
    送料距离
    17mm
    6
    电机
    功率5.5KW ,转速:960r/min
    7
    模具
    有效行程:10mm,材质:Cr12MO1V1,硬度:HRC58-62
    8
    设备尺寸
    1750x1200x1900mm
    9
    重量
    2800Kg
  • 07. 整平剪切机组
  • 序号
    名称
    参数
    1
    步进电机
    110BYGH6480
    2
    整平辊直径
    Φ60mm
    3
    驱动形式
    链传动
    4
    压紧形式
    气动
    5
    剪切动力
    气动
    6
    外形尺寸
    1400×740×1191mm
    7
    成型辊数
    7根整平(上三下四),1组进料,1组出料
    8
    重量
    400kg
  • 08. 收料架参数
  • 序号
    名称
    参数
    1
    驱动
    气压传动
    2
    长度
    2010mm
    3
    宽度
    1120mm
    4
    承重
    1000Kg
    5
    设备尺寸
    2010x1120x1330mm
    6
    重量
    100Kg
  • 09. 电控柜参数
  • 序号
    名称
    参数
    1
    控制方式
    PLC
    2
    电器元件
    施耐德
  • 10. 机器结构描述
  • 本生产线由开卷机、间歇装置、卷边机构、冲网机、整平机、气动追剪、自动收料小车、电控柜及气泵等组成。
    开卷机:采取减速机驱动拉料装置的被动放料方式,结合后置的间歇装置可自动控制开卷机构的起停动作,控制方便,结构简单。拉料装置的两组压辊能在原材料进入卷边机构之前先进行整平,缓解了原材料因为运输过程中发生的轻微变形而导致的卷边不顺畅。
    间歇装置:由上下布置的两个行程开关控制相关机构的起停动作。开卷间歇装置:置于开卷机构与卷边机之间,板料从两个行程开关之间通过,当板料与上部的行程开关接触时,说明板料被拉紧,开卷机构进行放料,直到板料与下部行程开关接触时开卷机停止放料。
    卷边机:通过三组压辊,两组成型模使板材形成两侧卷边中间压V型槽的形状。优先压出V型槽使得在后面冲网的过程中更加方便定位。
    冲网机:电机驱动皮带轮把动力传递给曲轴,进而曲轴带动模具作上下高速运转;曲轴的旋转运动的同时,在曲轴上传感器传输信号给卷边与整平的步进电机,使得卷边送料、整平与冲网相互配合。
    整平机:主要由机架、传动部分、进料、整平、出料等部分组成。步进电机减速机、链轮减速将动力传递到各组压轮。第一组压辊拉网、定中间V槽,后面的上三下四七道压辊使在冲切过程中变形的网板变的平整;最后一组轮主要起到编码计米与送料到气动剪刀作用,在设定网板的长度之后,控制气动剪。
    气动剪:把整平成型的网片剪切成用户所要求的长度。
    收料架:置于液压剪后面,设有A、B两个收料仓,当A仓达到设定网片数量后,系统自动把接料仓位换成B仓,人工把收集到的成型网片从自动收料机构的接料小车上拉出、打包再放置于指定的位置,大大增加了操作的安全性。
