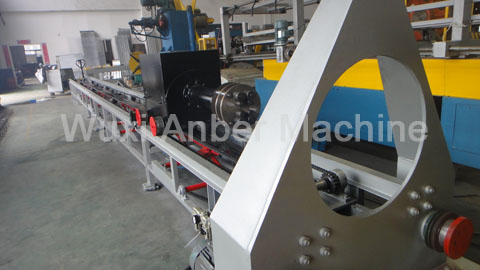

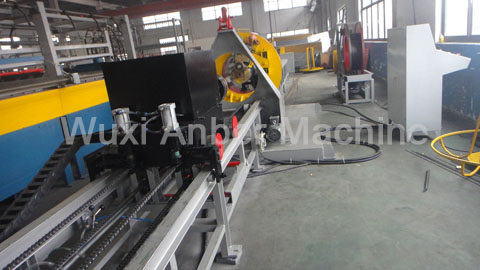

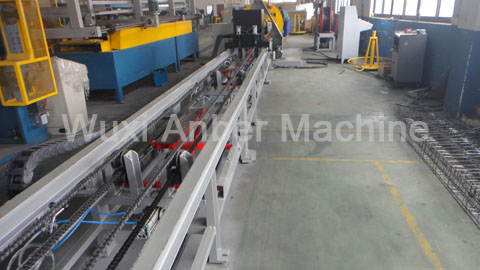

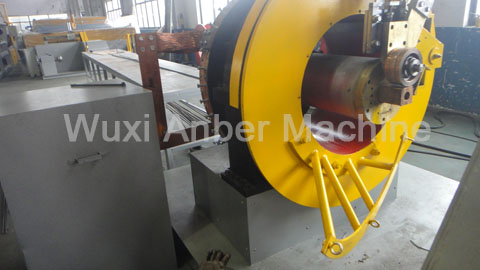

• 01. 200方桩笼滚焊机设备描述
• 本机是生产高强度混凝土方桩钢筋骨架的专用焊机。该机具有可焊主筋直径大、主筋强度损失小、骨架长、不扭曲，整机性能好、笼体螺距可任意设定调节、成型快、性能稳定、操作维修简便等优点，近来，为适应市场需求，又研制开发出新一代人机对话控制系统，对方桩侧面钢筋何顶角钢筋进行全自动差别化焊接，优选名品电器元件，操作更为简单、方便，一键化完成。有关专家认为：该机设计新颖，在设计、质量、自动化程度等方面均为国内第一。

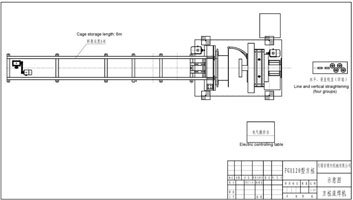

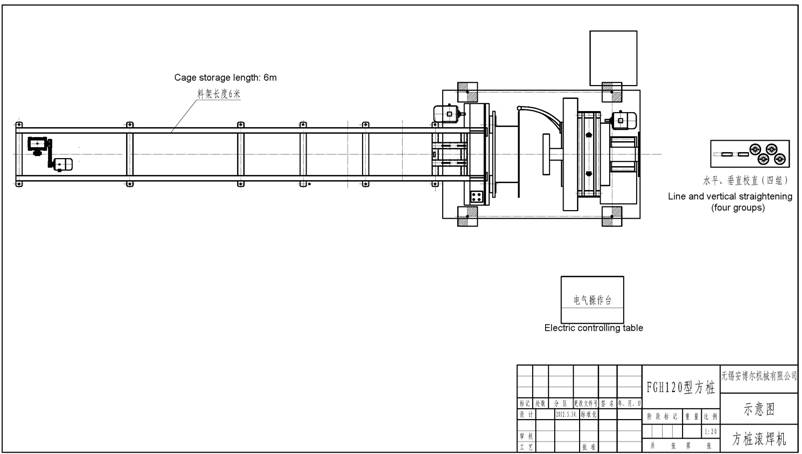

• 02.200方桩笼滚焊机设备布局图
•

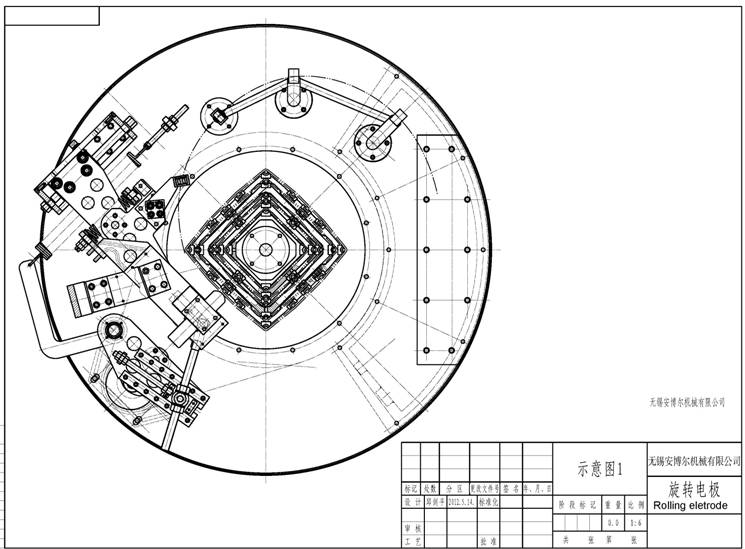

• 03.结构简介
• 钢筋骨架全自动成型方式：
  纵筋沿轴向牵引，焊接机构和环筋料盘围绕轴向旋转且焊接机构自动沿笼体径向伸缩，笼体按设定的螺距及长度自动焊接成型。
  焊机划分：
  机械牵引气动托架部分；主机焊接及供料部分；托筋尾架部分；专用电气控制柜四部分组成。


• 04.主要技术指标
• 1. 焊接骨架直径200-450
  2. 焊接钢筋骨架长度1-15m（特殊情况可加长）
  3. 纵筋根数: 4、8（根据用户要求）
  4. 纵筋直径⊄7.4、⊄9.2、⊄10.7
  5. 环筋直径⊄4-￠6
  6. 笼体螺距2-120mm可调
  7. 驱动功率9KW
  8. 焊接功率200KVA
  9. 主机转速≤40rpm
  10. 焊接方式 电阻焊
  11. 焊接材质 含碳量小于0.20%的钢筋
  12. 焊点强度损失 小于等于5%
  13. 焊点处剪切力 大于等于200kg
  14. 焊接变压器冷却方式 自冷
  15. 焊接电源 380V±5% 50HZ
  16、 环境温度 -5°C－﹢35°C
  17、 相对温度 小于85%
  18、 焊机总重量 ≈9T-15T


• 05.主要元件明细表

• 序号	名称	型号与规格	产地
  1	马达保护器	PKZMC-16	金钟穆勒
  2	变频器	ATV31系列	施耐德
  3	可编程控制器	CPU224XP	西门子
  4	人机界面	TD-400C	西门子
  5	开关电源	S8JC-15024	欧姆龙
