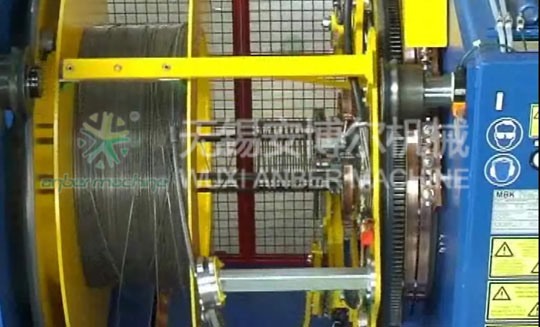

• 01. 管桩滚焊机ABGZ110/230型设备描述

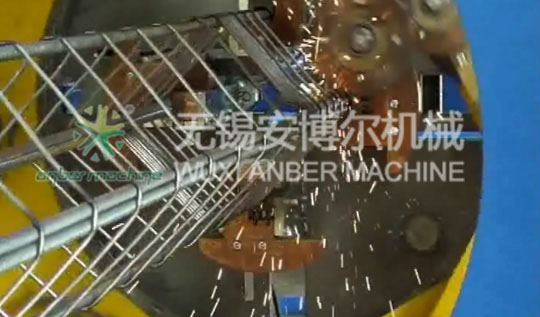

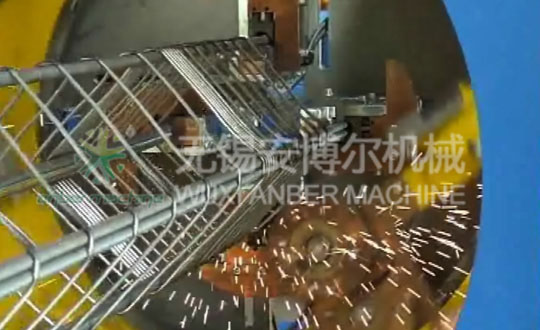

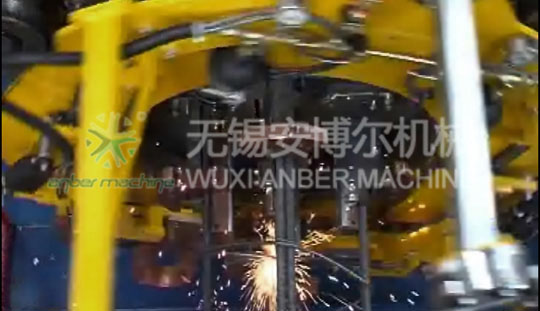

• 本系列产品用于混凝土管桩的生产，改变管桩钢筋骨架手工成型工艺。我厂现生产的管桩钢筋骨架滚焊机，采用调速电机牵引纵向筋，电极焊块在环向钢筋缠绕纵向筋的同时进行焊接。由于主变压器，通过电极焊声产生强大的电流，使互相交叉的纵向筋、环向筋温度很快升高，直到成为可塑状，此时在焊声的压力下，使接触点焊牢。管桩焊机具有效率高、成型快、不扭曲、强度高、省工、省时、减轻劳动强度等优点。
  该焊机是由机械传动和电气控制两大部分组成。

• 02.产品规格标准要求
• 国家标准：环形钢筋混凝土电杆（GB396-94）
  国家标准：环形预应力电杆（GB4623-94）


• 03.主要技术数据
• 焊接电杆钢筋骨架直径：梢径110~230 锥度 1/75
  焊接电杆钢筋骨架长度：7m-15m
  纵向径根数：8-32根
  纵向径直径：5~6.5mm，8-11mm
  环向径直径：3mm，4mm，5mm
  主焊接接变压顺：KVA，自冷
  主机电机：YCT3kW励磁
  调速范围125~1250R.P.M
  料盘电机：YCT2.2kW
  牵引进度：30~40mm/s
  主机转速：15-30R.P.M
  重量：9000~11000kg

• 04.技术要求
• 海拔高度不超过1000m
  周围环境温度在±40℃范围内
  空气相对温度不大于35%
  在无焊炸危险价质中，且元足以腐蚀金属与电气绝缘的气体的导电尘埃。
  电网电压在±10%额定电压范围内，可靠工作
