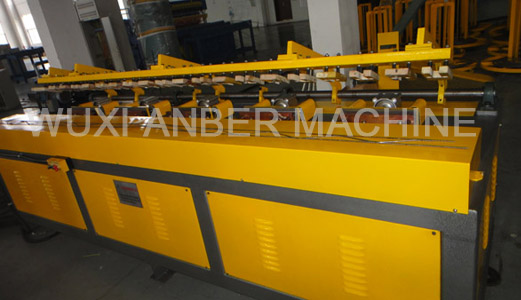

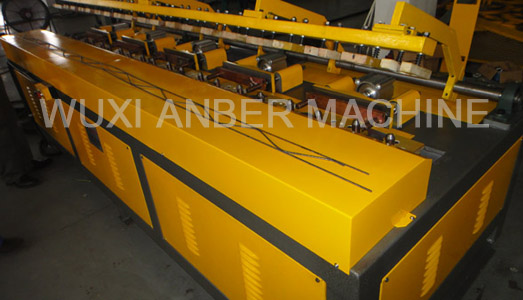

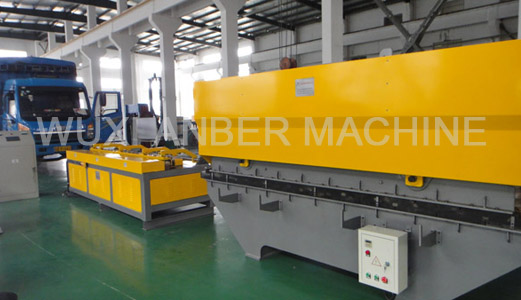

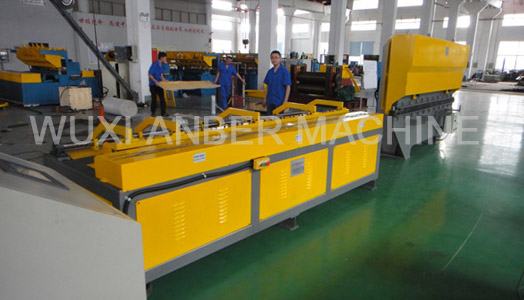

2D桁架焊接机描述:

我公司生产的2D桁架机最高速度能达到6米/分钟,此机器的生产能力和质量是很好衡量该机器的价格标签,2D桁架机可由一人进行操作。
2D桁架焊接机特征
♦ 将正弦波形斜杆由斜杆成型机向焊接专机输送的胶辊电动传送机,长度超过6000mm。
♦ 位于焊接专机内的,将斜杆送到焊接指定位置的胶辊电动传送机
♦ 底杆气动矫直、定位机构
♦ 斜杆在水平方向上的气动矫形机构
♦ 斜杆气动正弦波形状矫形机构

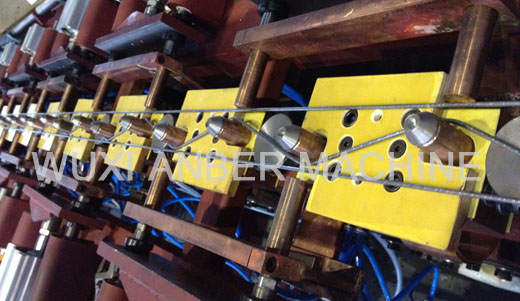

♦ 8台电阻凸焊机
♦ 焊接工作台气动步进机构
♦ 焊接专机机座和直线导轨
♦ PLC电控系统和非接触位置传感器,包括电控柜和按钮操作站
♦ 气动系统
♦ 水冷系统

2D桁架焊接机规格:

电源配置
380V ± 10% – 50Hz±1%
焊接变压器容量
300KVA (总消耗:80KVA)
消耗量
3.5m ³/分
工作压力(常数)
0.8Mpa
消耗量(清晰,过滤,无残留)
3.5m³/分
最小压力
0.2 – 0.3Mpa
进口最高温度
30°C
环境条件
温度
0 – 40°C
海拔
<1000m.a.s.l.
桁架材料
FeB44K, FeB32K, FeB38K (可焊的)
单位屈服力
Max 600N/mm²
单位应力
Max 700N/mm²
上边丝直径
5-10mm
下边丝直径
5-10mm
中间成型丝径
4-8mm
最大工作速度
6m/min
桁架高度
70mm– 350mm (min >100mm forΦlong.=10mm)
桁架底弯曲宽度
60mm–100mm
间距 / 焊点
400mm/焊点
桁架底弯曲宽度
200mm
桁架长度
Max 6m , Min 1.6m (标准)

生产成品:桁架
