桁架焊接机

3D 桁架焊接机

3D 桁架焊接机描述:

桁架焊接(三角梁)生产线生产流程:开料架 →钢筋矫直机构 →弯曲成形机构 →自动焊网机构 →定尺切断机构 → 桁架收料台
该生产线仅需一民工人操作,是高效、全自动化桁架生产线,已广泛用于中国高速铁路各项目部及民用建筑等领域。
电控系统采用进口数控伺服电机及PLC,可以保证快速稳定生产及生产桁架精度高。
数控收集机构自动将剪切好的桁架进行收集及运输,形成自动化生产,减少工人,提高效率。

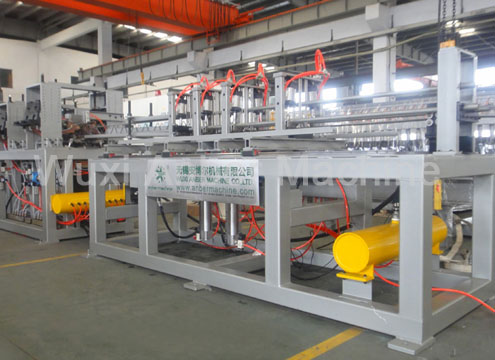

桁架焊接机

桁架焊网机

桁架焊接机的放线架

桁架焊网机的放线架

桁架焊接机矫直机构

桁架焊网机矫直机构

桁架焊接机正弦弯曲机构

桁架焊网机正弦弯曲机构

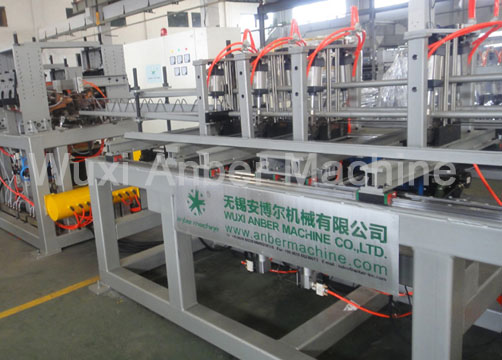

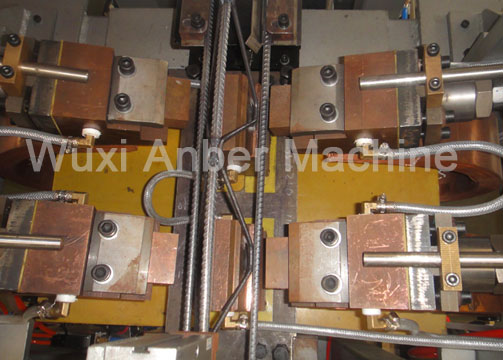

桁架焊接机焊接系统

桁架焊网机焊接系统

桁架焊接机控制系统

桁架焊网机控制系统


3D 桁架焊接机规格:

1. 5台放线架,最大承重:1500Kg
2. 5台钢筋矫直机构:每个调直机构可分别控制,含紧急制动装置和防护装置
3. 弯曲成形机构:弯曲成型机构的高度可根据需要进行调节
4. 自动焊网机构:采用气动控制方式调节桁架高度
5. 桁架定尺切断:自动定尺切断,高效
6. 桁架收料台:自动收料,链条传动
7. 控制系统
    PLC控制
    电路板(西门子品牌)
我公司生产的桁架焊网机的优点:
更换桁架高度及尺寸非常迅速快捷。
通过设置检测和检测焊接点控制焊接
调节剪断长度灵活机动
按设定要求堆垛桁架是可行的。
设备组件易于维护。

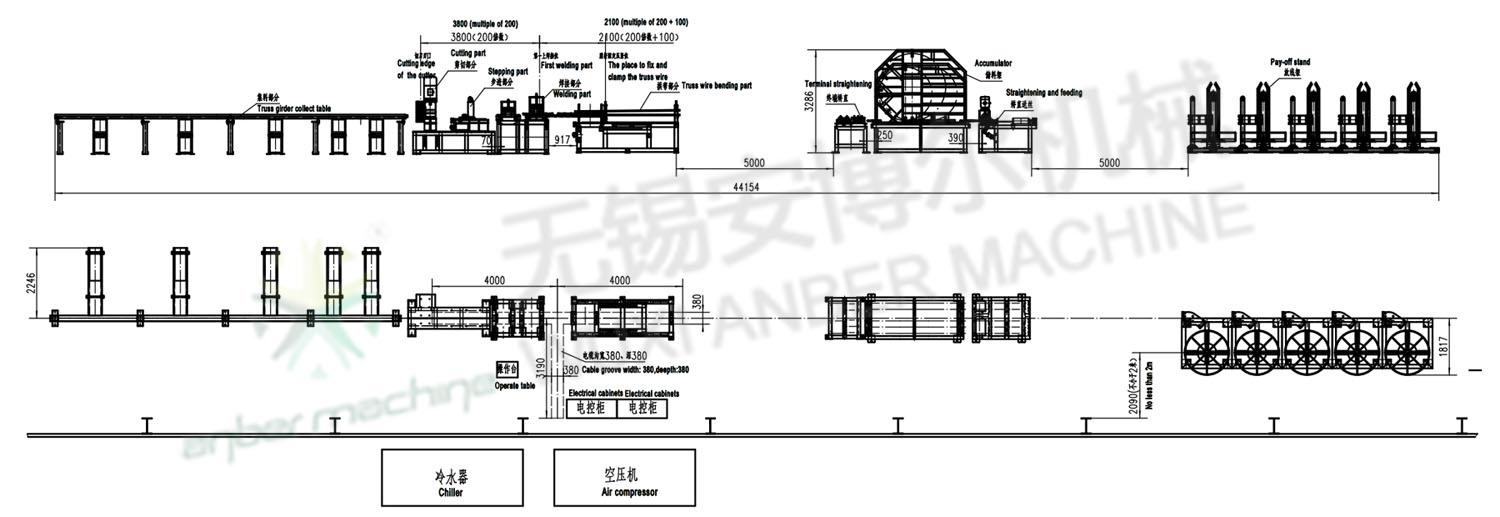

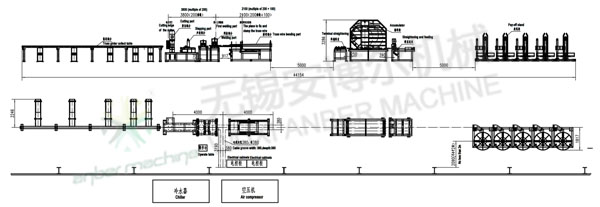

桁架焊接生产线布局图:

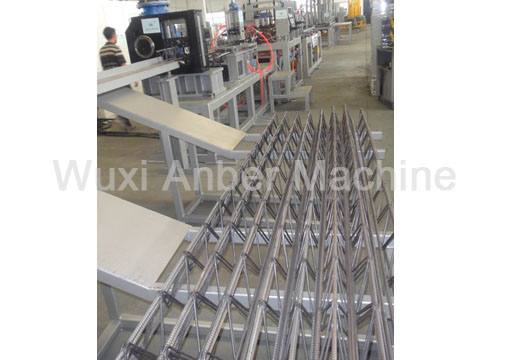

生产成品: 3D桁架
