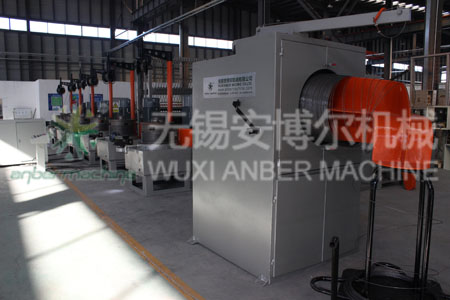

滑轮式拔丝机

factoryshow

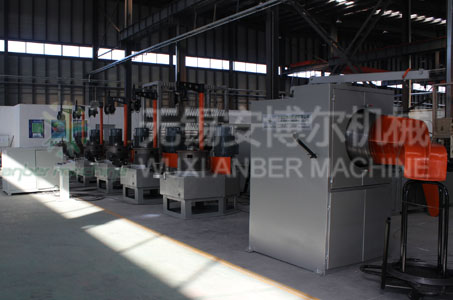

滑轮拉丝机

factoryshow

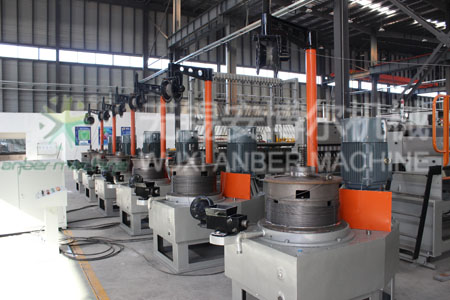

滑轮式连续拉丝机

factoryshow

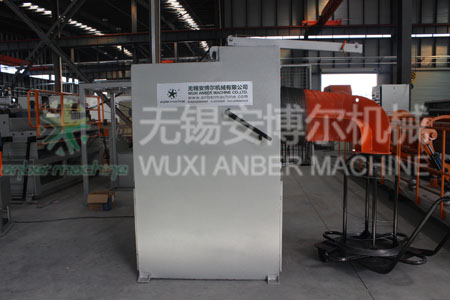

滑轮式拉丝机

factoryshow

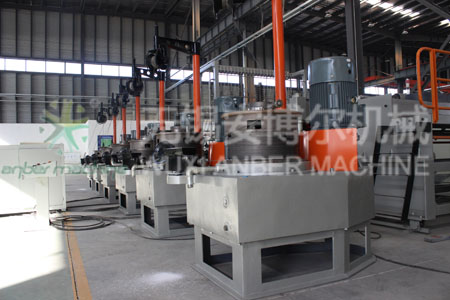

滑轮式连续拉丝机


  • 01. 滑轮式拉丝机简介
  • 滑轮式拉丝机具有结构简单、价格低廉、操作方便等优点。采用变频调速、节能环保。适宜拉拔中细规格的各种金属线材，特别适宜拉拔低碳钢丝、镀锌铁丝、不锈钢丝、焊条焊丝及铜线铝线等。
  • 02.滑轮式拉丝机技术参数
  • 规格
    LW600
    LW560
    LW450
    LW400
    LW350
    卷筒直径mm
    600
    560
    450
    400
    350
    最大进线强度Mpa
    1150
    拉拔道次
    5-13
    5-13
    5-12
    5-12
    5-12
    最大进线直径mm
    6-8
    6.5
    4.5
    2.8
    2.5
    最小出线直径mm
    2
    1.2
    0.8
    0.6
    0.4
    最高拉伸速度m/s
    12
    12
    15
    15
    15
    拉伸功率kw
    11-37
    11-37
    7.5-18.5
    5.5-15
    3-7.5
    传动系统
    		强力窄V联组带;强力窄V联组带+螺旋伞齿轮;强力窄V联组带+标准减速器传动
    调速方式
    		交流变频调速
    放线方式
    		放线架或工字轮放线机
    收线方式
    		工字轮收线机或象鼻式下线机
    适宜拉拔材料
    		 焊条；焊丝(气保焊丝、埋弧焊丝）；钢丝（中、低碳钢丝，不锈钢丝等）；电线电览（铜线、铝线等）等金属线材
    根据用户需要、可为用户设计各种组合式拉拔设备

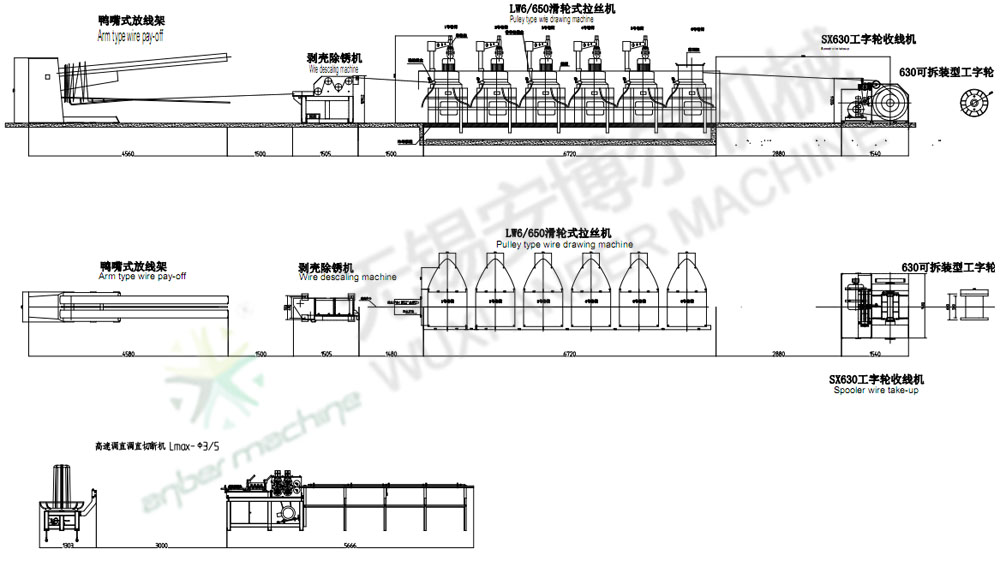

  • 03. 滑轮式拉丝机布局图
  • 04. 几种典型的滑轮式拉丝机技术参数
  • 型号
    最大抗拉强度
    （Mpa）
    最大进线直径
    （mm）
    最小出现直径
    （mm）
    最大成品速度
    （m/min）
    电机功率
    （kw）
    应用
    LW6/350
    1100
    2.5
    0.7
    320
    4
    LW6/400
    1100
    2.4
    0.8
    600
    11
    气保焊丝
    LW8/400
    1100
    2.4
    0.8
    600
    11
    气保焊丝
    LW6/450
    500
    4
    1.6
    280
    11
    LW6/550
    500
    6.5
    2.2
    260
    18.5
    LW7/560
    500
    5.5
    2
    480
    22
    气保焊丝
  • 05. 拉丝产品
  • Steel wire
    steel wire
    steel wire
    低碳钢丝
    不锈钢丝
    低碳钢丝
