设备描述:

本公司生产的倒立式拉丝机是以无滑动的方式拉拔中、低碳钢丝、不锈钢丝、异型钢丝及有色金属粗、中直径而开发的设备,适用于标准件行业、超市货架制造行业、钢丝来料加工企业。
1. 特点: 若使用在黄铜丝行业中,可以对无氧黄铜杆进行剥皮和拉伸,拉丝机配有剥皮和拉伸两套模盒。机台特点:传动系统采用一级强力窄V带组合硬齿面减速机或摆环减速机;收线盘重大;卷筒强制风冷;气动压轮;下线盘自主动力且下线圈径可调;交流变频调速,机台操作方便,安全可靠,节能30%以上。
2. 工作原理: 电机通过皮带轮及三级齿轮传动,带动置于减速箱输出轴上的卷筒旋转,牵引线材完成拉拔。经拉拨后的线材通过引线辊,导入落线架,落线架与卷筒同步旋转。

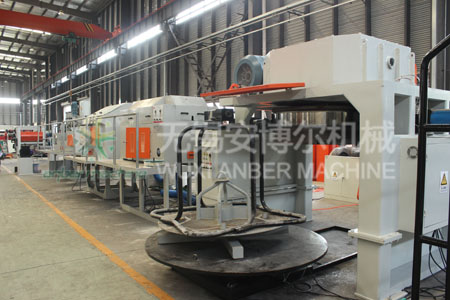

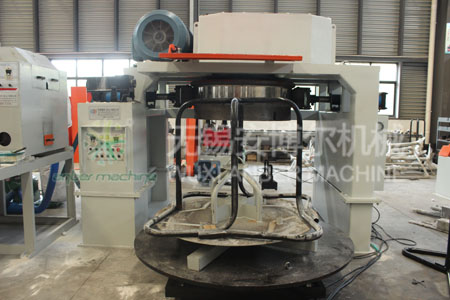

3. 结构特征: 本设备为倒立式拉丝机,卷筒倒置于减速箱下部,拉拔后的线材可直接收至落线架,从而实现大盘重收线。
4. 设备组成: 本设备主要由机架、减速箱、卷筒、落线架、小车、气动系统、交流变频调速电控系统及电动机组成。

主要性能参数:

项目
单位
WL560
WL600
WL750
WL800
WL900
WL1000
WL1200
卷筒直径
mm
560
600
750
800
900
1000
1200
拉拔速度
mm
25
25
20
20
20
20
20
最大进线直径
m/min
8-10
12
14
8-14
10-16
12-18
25-30
单道次减面率
20~30%
最大线速度
米/分
60
35
控制方法
变频调速
收线盘电机
3kw
电机功率
kw
15-18.5
22
30
45
45
55
75
齿轮箱尺寸
JZQ
560
600
750
800
900
1000
1200
机器重量
kgs
1300
2300
2700
3500
3500
3500
7000

拉丝产品:


铝丝 不锈钢丝 铜丝
