防盗门生产线

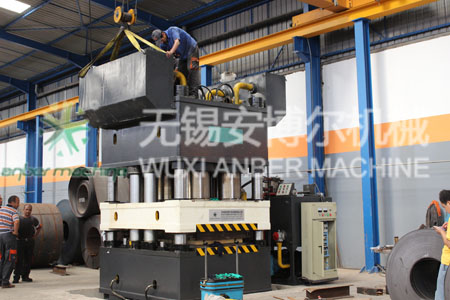

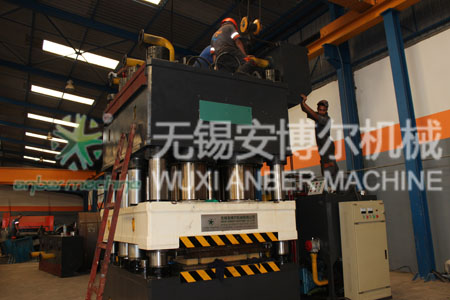

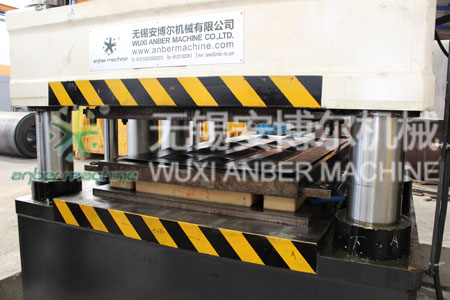

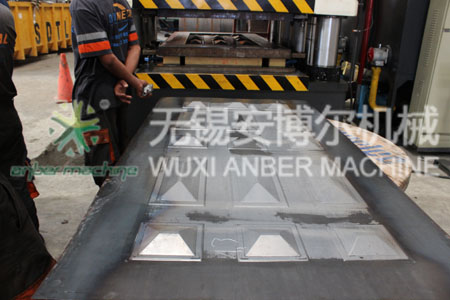

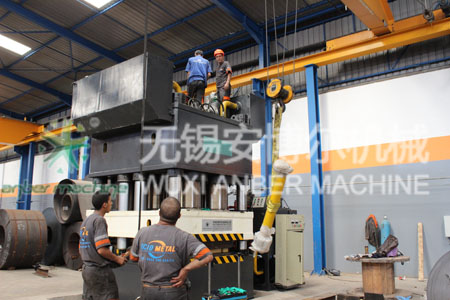

3000T八柱式六缸单动门面压花机

防盗门门板压花机描述:

  • 防盗门压机

  • 防盗门门板液压机

  • 八柱单动式液压机

  • 防盗门门面压花机

  • 八柱式单动门面压花机


门面压花机由主机和控制两大部分组成。主机部分由机身、主缸、顶出缸及充液阀等组成,控制部分由动力机构、限程装置、液压远控制装置及电气操纵箱等组成。机身采用三横梁,八柱结构形式。三横梁采用优质钢板焊接,焊接后作时效处理,以消除焊接应力。缸体为35锻件,油缸柱塞为冷硬铸铁,表面硬度HRC45以上。八立柱材质为45,调质至HBS255-275,表面镀硬铬后硬度达HRC55以上。导套为QT450-10球铁。
整套系统采用插装阀,结构简单,动作可靠无泄露,满足高压大流量,系统散热性好,最大限度减小无功损耗。
防盗门门板压机的易损件主要包含:聚氨酯,稳压电磁阀,滤芯,模具,连接件。

主要技术参数:

1. 公称力: 30000KN
2. 回程力: 435KN
3. 滑块行程: 500mm
4. 液压系统最大工作压力: 25MPa
5. 滑块下平面距工作面最大距离: 600mm
6. 滑块行程速度
a. 快速下行: 100-120mm/s
b. 慢速下行: 7-12mm/s
c .回程速度: 100-120mm/s
7. 工作台面积: 2500 X 1500mm
8. 总功率: 30KW+30KW=60KW
9. 柱塞缸直径: ZSG500 X500 X 6
10. 立柱直径: 265mm X 4只 195mm X 4只
