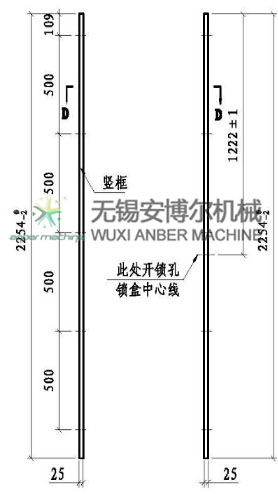

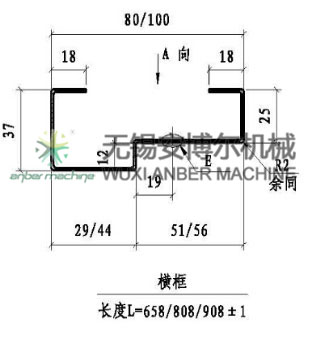

- 1. 成型工艺
自动放料——导向——校平、送料——连续冲孔——成型——定尺、切断——收料
2. 机组性能
2.1 轧制板材范围
材质：镀锌板、低碳素钢，如Q235
板材厚度：0.8-1.5㎜
板材宽度：150-300㎜
2.2 生产占地面积：长30米X宽3米
2.3 装机总容量：42kw
2.4 配备气源：气源：0.9立方/分钟，0.6~0.7MPa
3. 各主要部件技术参数
3.1 自动放料机
内涨式，载重3T
驱动4kw变频电机
卷料内径：￠500~￠520mm，卷料外径：≤1200
电器感应自动控制放料速度
3.2 导向机架
一对水平辊，二对立向辊
具有可同向移动，导向移动功能

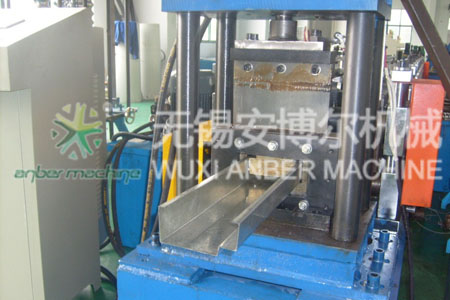

3.3 校平机
矫正滚轮：上4／下4，前后各一对夹送辊。
校平圈料范围：最大料宽350mm，最大料厚0.8-1.5mm
驱动力：2kw伺服电机
3.4 连续冲孔部分
机架：四柱式冲孔机架
冲模：冲模，冲模材质：Cr12,淬火处理，硬度达到58-62°

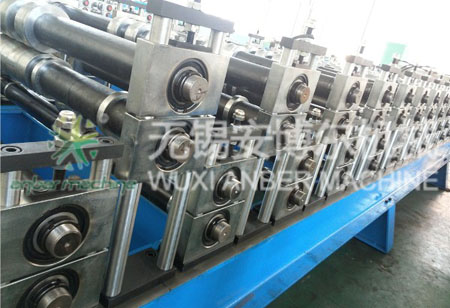

3.5 成型主机
机架：机架为龙门式，侧拉式更换滚轮方式。
成型机架：18架
最大进料宽度≤350㎜，轧制板材厚度：0.8≤∮≤1.5㎜
轧辊轴直径：￠60mm，材质40Cr，热处理：调质
滚轮材质：GCr15，整体淬火处理，硬度HRC56-62o
电机功率：22kw变频电机，ZQ400型减速机
传动方式：每一机架配一件齿轮分配箱传动（除主动力位置外）
3.6 切断部分
液压刀片切断
液压泵站：5.5kw
刀片材质：Cr12，淬火处理。
3.7 电器控制
PLC控制，液晶显示屏操作，编码器定长。
