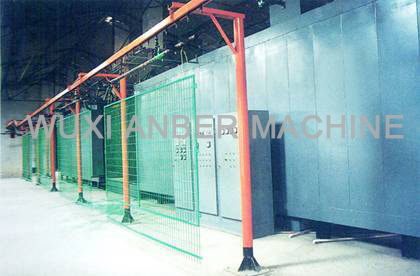

• 01. 隔离栅浸塑设备描述
• 1.设备名称 :隔离栅自动浸塑设备;2.适用产品: 隔离栅, 围栏等.
  3.适用产品最大尺寸: 长3000mm×高2000mm;4.生产效率: 隔离栅≥40～50片/h.
  5.设备用电: 装机容量45KW.平均功率40KW.;6.设备用油: 0#或～-10#柴油，750～800kg/24h
  7.设备用水: 0.5～1m3/h（循环水）;8.厂房要求: ≥长42000mm×宽12000mm×高5000mm

• 02.隔离栅自动浸塑线设备组成
• 1. 预热烘道：1台套
  (1) 外形尺寸:11520×1060×3360 (mm);(2) 内膛尺寸:11400×700×3000 (mm)
  (3) 保温层: 厚度180mm.材料岩棉.;(4) 构造形式: 拼装组合而成,抽芯铆钉紧固。
  (5) 构造材料:1.5、3.5mm铁板, 3# 、4#、5#角钢。;(6) 烘道门: 机械电动式,方向为左右对开式。
  2.固化烘道：1台套
  (1) 外形尺寸: 11520×1060×3360 (mm);(2) 内膛尺寸: 11400×700×3000 (mm)
  (3) 保温层: 厚度180mm.材料岩棉 ;(4) 构造形式: 拼装组合而成,抽芯铆钉紧固
  (5) 构造材料: 1.5、3.5mm铁板,3# 、4#、5#角钢 ;(6) 烘道门: 机械电动式,方向为左右对开式
  3.燃油加热设备
  (1) 预热烘道加热设备：1台套
  1) 热风炉规格: 2800×1600×1600( mm )2) 热交换器: Z600型； 材料: 耐热不锈钢
  3) 燃油主机: 1G型(进口意大利威龙公司产品)4) 热风循环风机: 高温锅炉风机、功率:11kw
  5) 配油超细过滤器1只,油箱(250kg)1台
  (2) 固化烘道加热设备：1台套
  1) 热风炉规格: 2500×1500×1500( mm )2) 热交换器:Z500型；材料: 耐热不锈钢
  3) 燃油主机: GW型(进口意大利威龙公司产品)4) 热风循环风机: 高温锅炉风机、功率:7.5kw
  5) 配油超细过滤器1只, 油箱(250kg)1台
  4.浸塑设备：1套
  (1) 流化床
  ① 规格: 3400×650×2840( mm ) (含气仓;② 材料: 1.5、2.5 ( mm)铁板,80×40 (mm)矩管
  ③ 设有排粉口
  (2) 升降机：1台
  ① 传动方式:机械传动,上下升降式,节拍时间运动;② 升降范围:≤2400 mm
  ③ 功率:7.5kw
  (3) 气动设备：1套
  ① 功率:11kw② 风机流量: 6.5--7.0m3/min
  5. 悬挂输送设备：1套
  (1) 型号:240 型 (2) 链条: 50 kg级
  (3) 立柱: Φ114mm钢管, 10mm钢板, 10#槽钢焊接而成     (4) 挂具: Φ50mm钢管, 4#角钢,及挂片组成，20套
  (5) 震动装置：1套 功率:0.75kw.
  6.控制柜：1套
  (1) 控制整套设备程序电源 (2) 控制加热系统电源
  (3) 控制浸塑设备升降机电源,气动设备电源 (4) 控制悬挂输送设备电源
  (5) 温度液晶显示
