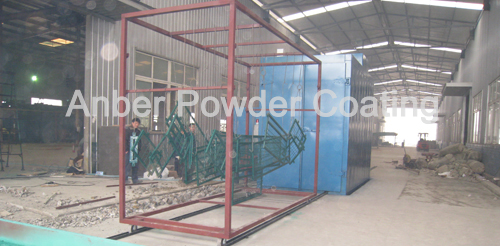

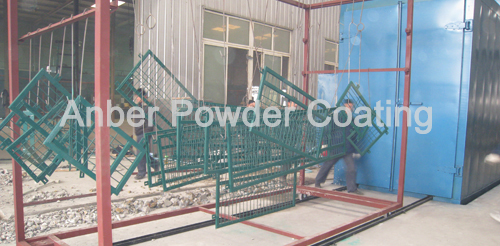

• 01. 半自动平板浸塑设备描述
• 片网浸塑工艺流程：
  ①人工上料 → ②工件预热 → ③手动浸塑 → ④塑粉固化 → ⑤产品自然冷却 → ⑥人工下件 → ⑦人工产品修整 → ⑧产品检验 → ⑨产品包装

• 02.参数说明
• 1. 适用产品: 点焊网式钢丝片网.
  2. 适用产品最大尺寸: 长4000mm×宽2500mm
  3. 加热方式: 燃油加热
  4. 设备用电: 约15KW/h.
  5. 设备燃油量: 18-25公斤/小时
  6. 厂房要求: ≥长30000×宽10000mm×高5000mm

• 03.设备配置
• A. 预热烘道: 1套
  1．外形尺寸: 4800×3000×1700(mm)
  2．保温层: 厚度200mm.材料岩棉.
  3．构造形式: 拼装、组合、焊接而成。
  4．构造材料: 1.5、3.5mm铁板,4#、5#角钢。
  5．加热方式: 燃油加热
  6．燃油主机: GW型（进口意大利威龙公司）
  7．热风循环风机功率：2.2kw
  B. 固化烘道: 1套
  1．外形尺寸: 4800×2200×3700(mm)
  2．保温层: 厚度180mm.材料岩棉.
  3．构造形式: 拼装、组合、焊接而成。
  4．构造材料: 1.5、3.5mm铁板, 3#、4#、5#角钢。
  5．加热方式: 燃油加热
  6．燃油主机: G20型（进口意大利威龙公司产品）
  7．热风循环风机功率: 7.5kw

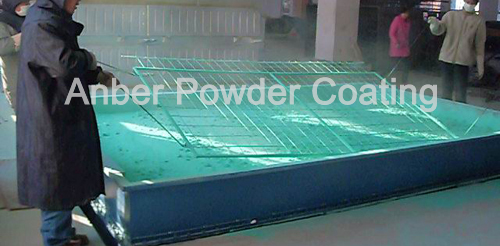

  C. 浸塑设备: 1套
  1. 流化床: 一台
  2. 流化风机: 一台
  D. 上下件小车和轨道: 2套
  1. 小车尺寸: 4200×1600×3000(mm)
  2. 轨道: 槽钢轨道
  E. 控制柜: 1套
  1. 控制预热烘箱风机电源.
  2. 控制固化烘箱风机电源.
  3. 温度自动控制、液晶显示.
  4. 控制流化风机电源.
