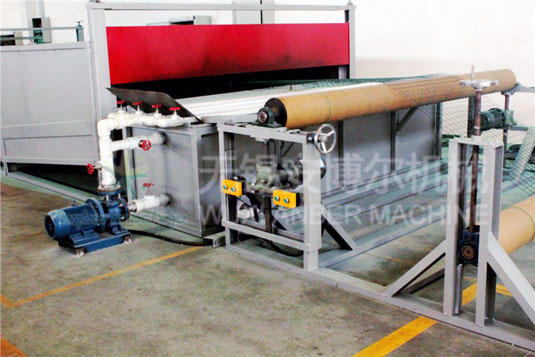

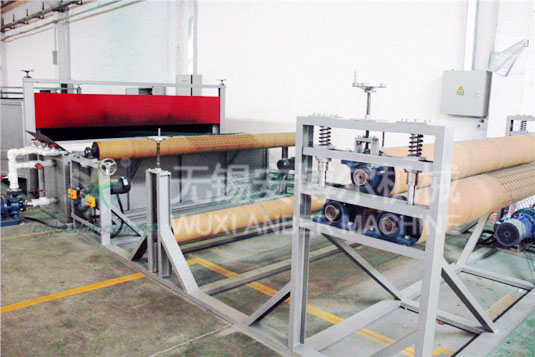

电加热浸塑线
收网机
- 01. 设备介绍

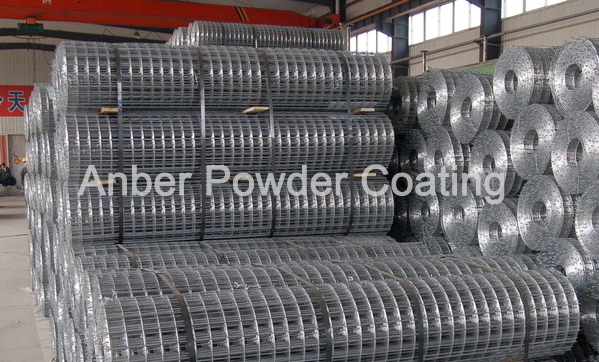

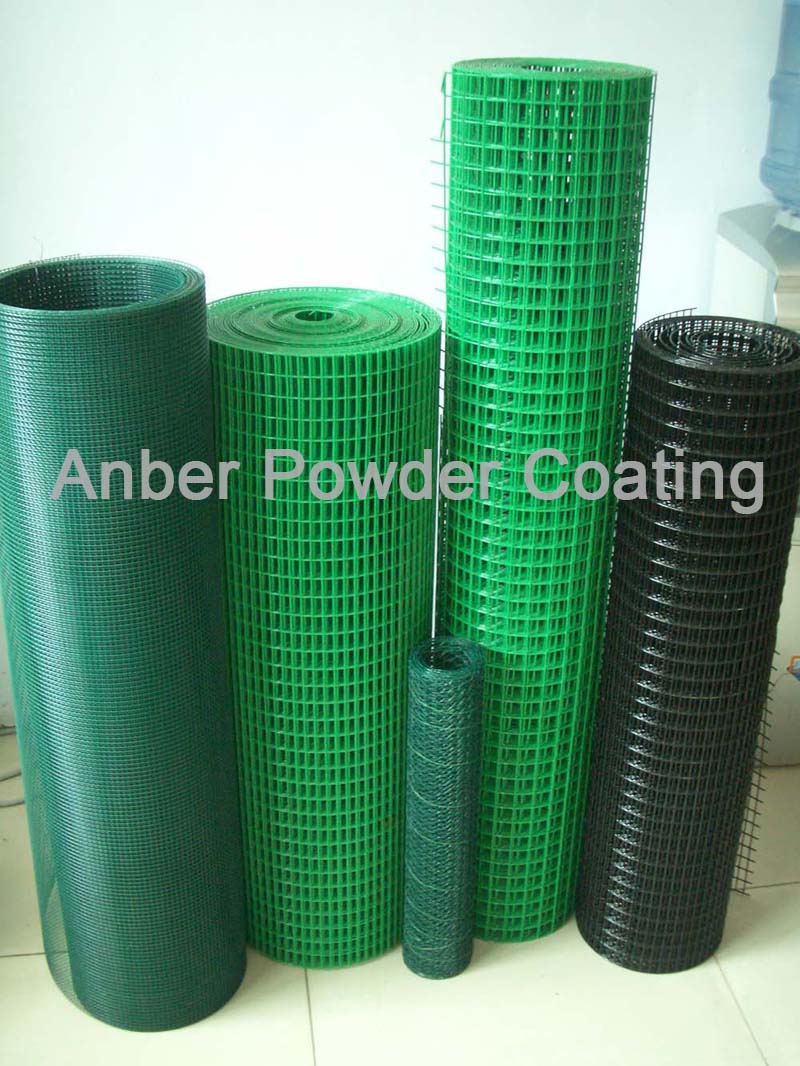

- 1. 工件名称：电焊网片；
2. 工件用途：用于公路、铁路、工厂做护栏；
3. 工件最大尺寸：长30000mm × 宽2500mm；
4. 产量：≥3-5m/分；
5. 热源：电加热；
6. 设备用电：装机容量170kw; 平均功率约150kw；
7. 耗水量：2.5-3.0m3/h（循环水）；
8. 涂装方式：流化床自动浸粉；
9. 场地情况：30×10×5m（L×W×H）;
工艺流程：①人工上卷 → ②工件预热 → ③自动浸塑 → ④塑粉固化 → ⑤产品水冷却 → ⑥人工下件 → ⑦人工产品修整 → ⑧产品检验 → ⑨产品包装;
流程简述：工件先进入预热烘道预热，预热后工件进行浸塑处理，而后进入固化烘道固化，烘道采用燃气加热。

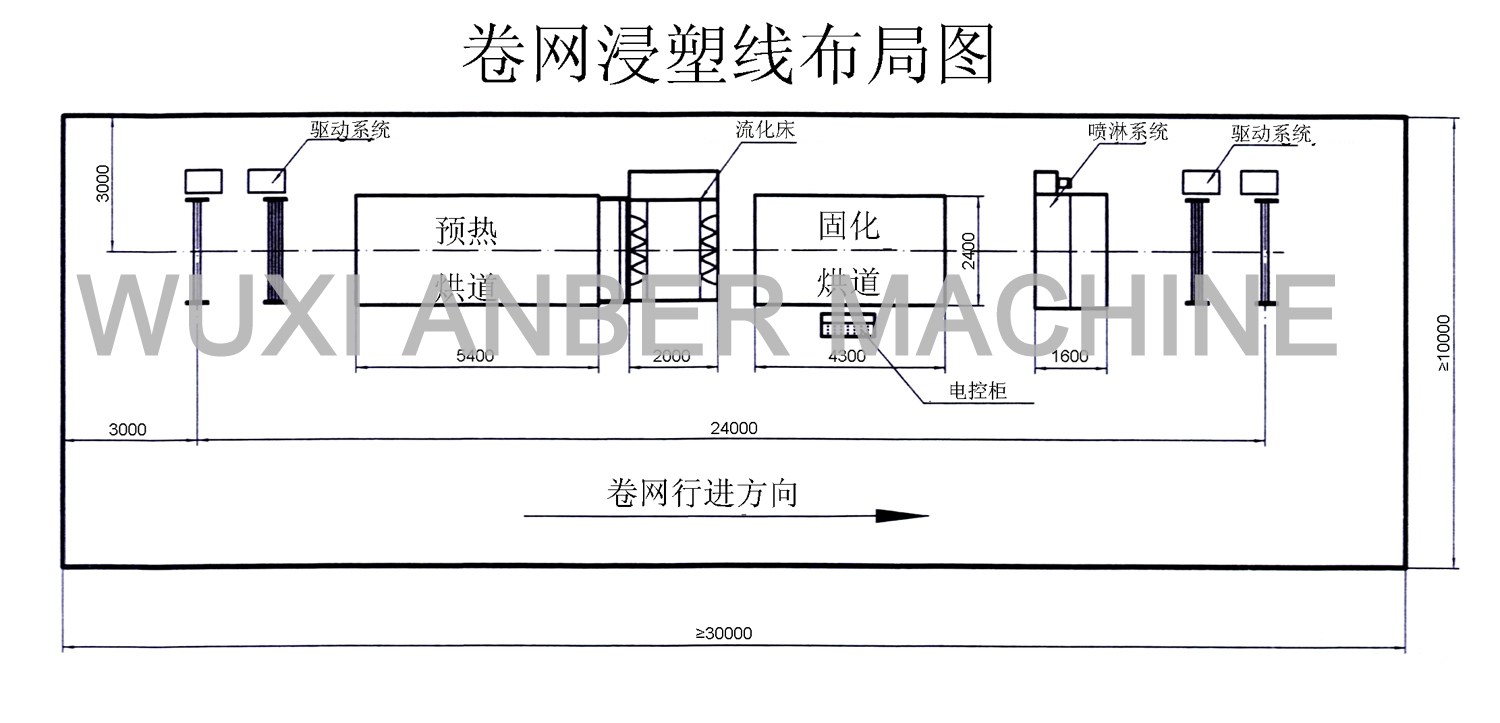

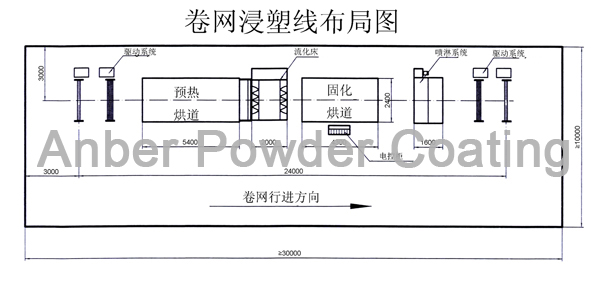

- 02.卷网浸塑线布局图
- 03.设备组成

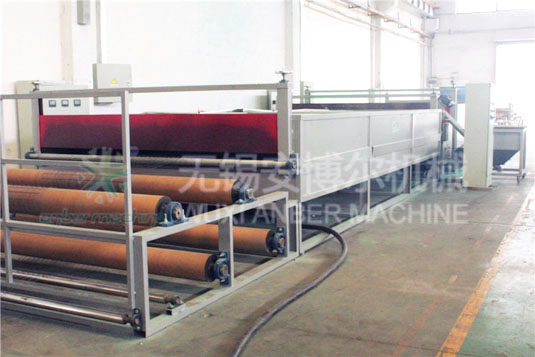

- 1. 电加热式预热烘道、固化烘道：
1.1预热烘道
设备外形尺寸：长5400×宽2540×高1510（mm）
设备保温层：200mm，保温材料岩棉.
设备基本组成材料：1.5、2.0（mm）铁板，骨架材料3#、4#、5#角钢。
设备的设计保温性能: ≤400℃.
1.2 固化烘道
设备外形尺寸：长4300×宽2880×高1980（mm）
设备保温层：150mm,保温材料岩棉。
设备基本组成材料：材料：1.5、2.0（mm）铁板，骨架材料3#、4#、5#角钢。
设备结构及组成方式：由基本组成材料经机械加工成型，通过焊接、抽芯铆钉、螺丝等连接方式，拼装组合而成。
设备的设计保温性能：≤300℃
1.3. 预热烘道电加热设备
1.4固化烘道电加热设备
2. 浸塑流化床设备，震动装置

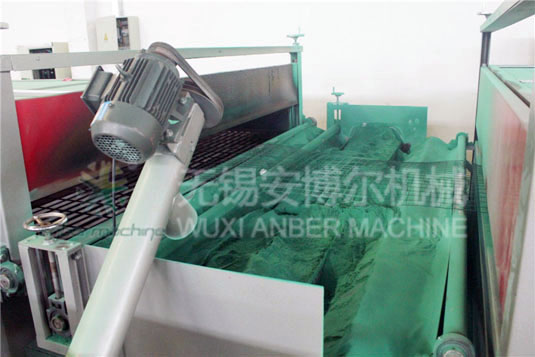

2.1浸塑流化床
型号尺寸：长2900×宽800×高1200（mm）
设备基本组成材料：1.5、2.0（mm）铁板，40×60方钢管，4#角钢，螺丝及专用滤布。
设备结构及组成方式：由基本组成材料经机械加工成型，通过焊接、螺丝等连接方式组合而成。
加粉、回粉装置机械部件明细表
2.2 震动装置
设备基本组成材料;10mm铁板，骨架材料5#角钢、5#槽钢，及机械部件
设备结构及组成方式：由基本组成材料经机械加工成型，通过焊接、螺丝等连接方式组合而成。
2.4除尘装置
2.5喷淋装置
3. 卷网输送设备系统

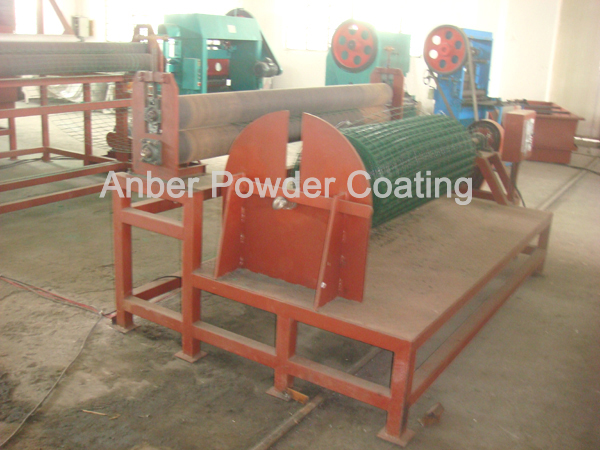

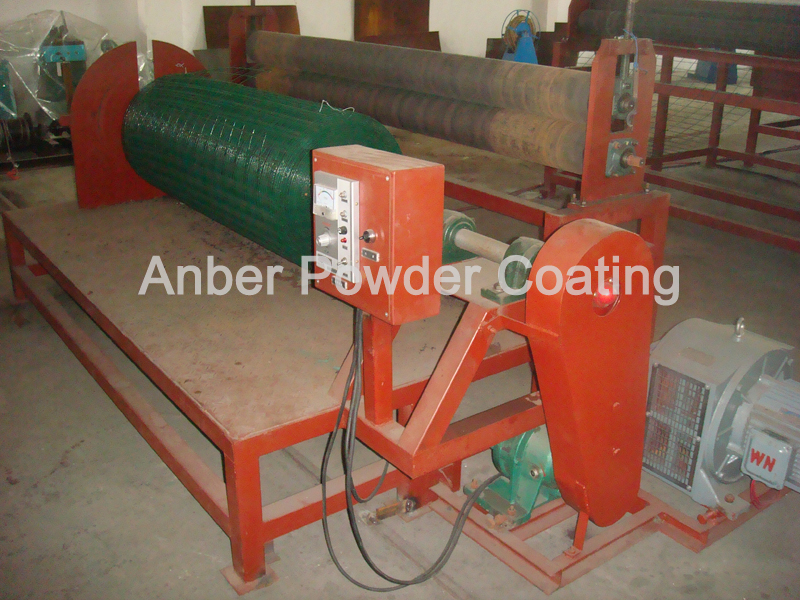

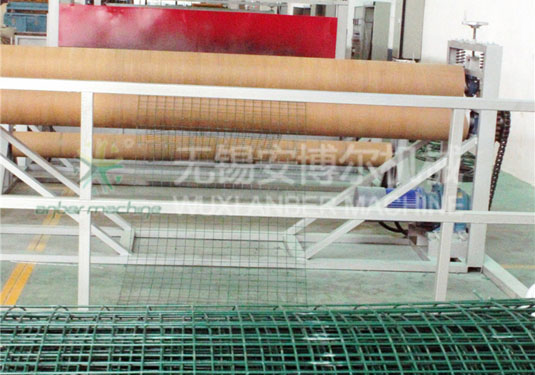

4. 收网机

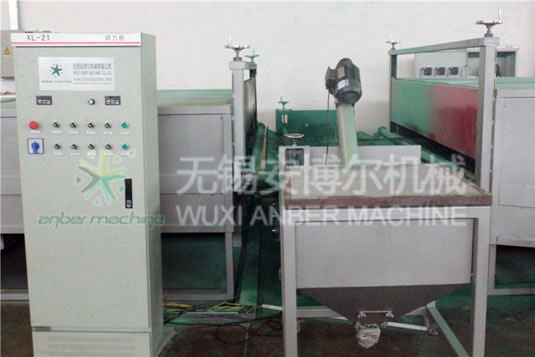

5. 电源控制、自动程序控制、烘道温度控制
