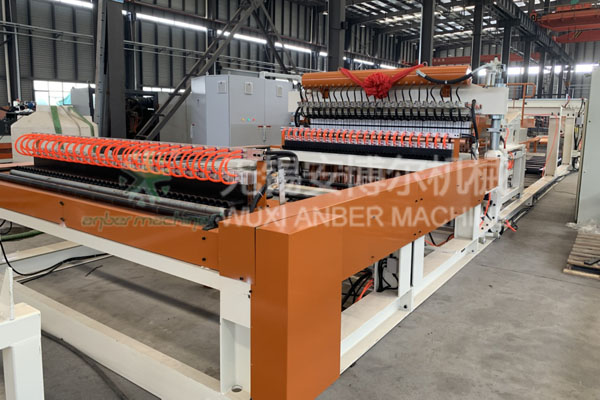

  • 01. 6-12/2400mm钢筋焊网线详细描述
  • 焊接送入主机电极的横筋和纵筋。该部件由主机机架、储气筒、加压气缸、抬料装置、焊接变压器、横筋端头对齐部件、横筋检测装置、横筋吸附装置等组成。焊接主机是整条设备的主要部件,纵筋经过导向部件进入焊接区域,横筋通过落料机构动作落入焊接区域中被磁铁吸附到上下电极之间,由横筋检测装置检测到位后,对齐气阀动作,使横筋的端头长度一致,网片整齐,然后加压气缸动作,焊接变压器按设定的电流和时间放电焊接,焊接完成后加压气缸返回。
  • 02.钢筋焊网机主要技术参数
  • 作业范围参考
    网片横向宽度:1500mm-2400mm
    纵向钢筋长度:2000mm-12000mm
    横向和纵向钢筋间距为50mm的倍数

    钢筋直径
    横向钢筋:6mm-12mm
    纵向钢筋:6mm-12mm

    最大焊接速度:50-80次/分钟
    供料方式:纵筋调直料,横筋调直料

    电气参数
    供电电压:3*380V±5%
    供电频率:50HZ
    焊机额定功率:14*160KVA
    焊机负载持续率:20%
  • 03. 设备主要机器结构描述
  • 1.纵筋料架
    用来放置纵筋,纵筋送料的前一步,先把纵筋手动和导向口对准

    2.纵筋送料机构
    纵筋送料机构包括伺服驱动装置和气缸夹紧装置。人工插入纵筋直条后气缸压紧,再由伺服驱动机构送至焊接主机

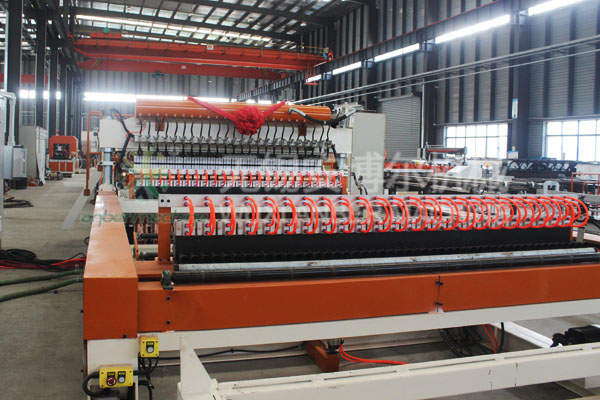

    3.焊接主机
    该机构的特点在于:焊接用的加压气缸出力大,保证了大直径网片的焊接;可一次性焊接焊接一排,提高了焊接效率;拉网时,导料处的抬料装置将网片抬起至电极上方稍高处,避免了拉网时网片与电极的磨擦,提高了电极的使用寿命;用于焊接的加压气缸配备了单独的控制开关,可随意控制每个气缸的升降,可适应不同纵筋间距。

    4.步进机构
    由伺服驱动装置把网格移动设定的网格间距。可根据产品的规格,在控制面板上设定网格间距

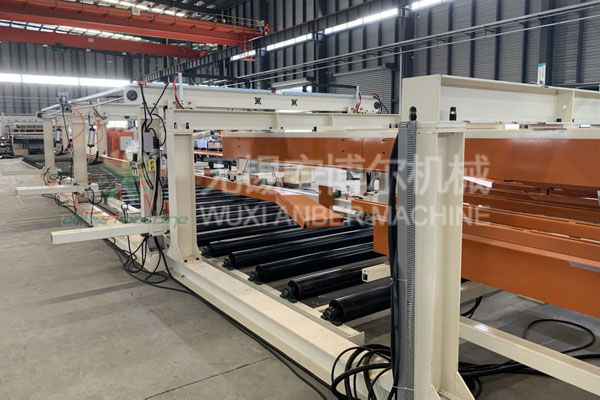

    5.上拉网机构
    网片焊接完成后由此装置将网片拉出

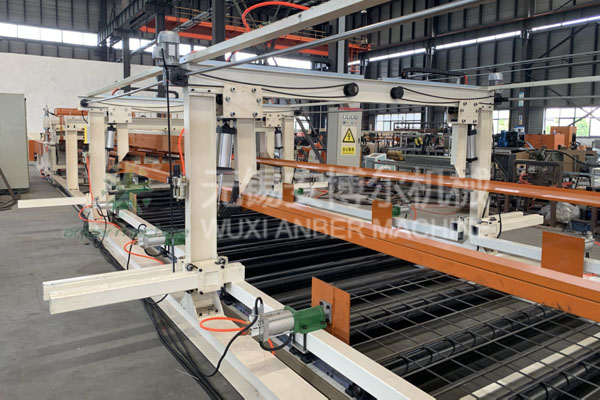

    6.网片码垛机构
    钢筋网片通过此机构可以整齐的叠放在一起

    7. 电气系统
    电气系统包括强弱电配电柜各一个,操作控制箱一个,用于整台设备的各种电气控制
