3D板(GJ板/舒乐板)焊接设备

3D板(GJ板/舒乐板)焊接设备描述:

3D 板(GJ板,舒乐板机器, 钢丝网架聚苯板, 泰柏板)是以三维空间钢丝桁架为骨架,阻燃型聚苯乙稀( EPS )做为保温芯层,外层喷灌细石混凝土或水泥沙浆的一种承重型墙体材料,根据中国相关部门制定的规范可以建造 10M 以下自承重结构的房屋。根据欧美的技术规范,单独使用 3D 板可以用于建造 7 层以下的自承重房屋的承重墙体以及屋面板和楼板。
舒乐板生产线由组焊成型机、平网焊机以及与之配套的钢丝收排线机、钢丝折弯机、空压机及净化装置、气动补焊机和水泥沙浆喷灌机等组成,年生产能力可达 45-60万m2。配备电脑液晶触摸屏和行吊架一体化装置各控制单元采用模块化设计,并具有多项自检功能,设备的可维性好,产品运行稳定可靠。
产品用途:用来生产钢丝网架聚苯乙烯夹芯板,也称作3D板,是一种新型的建筑材料

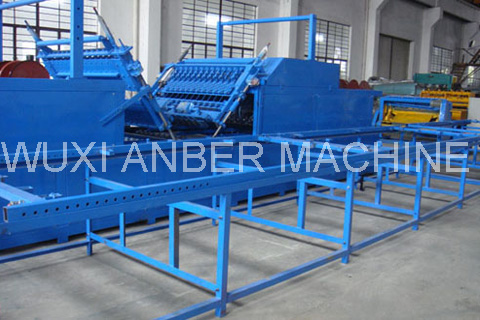

GJ板焊接出料平台

GJ板焊接出料平台

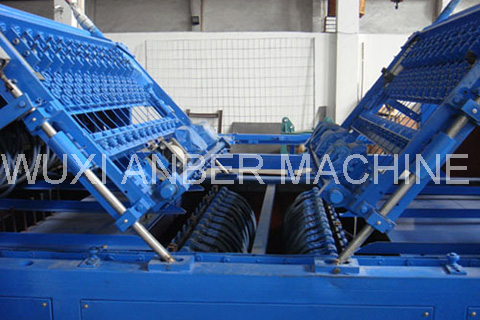

3D焊接生产线斜插阻焊机

3D焊接生产线斜插阻焊机

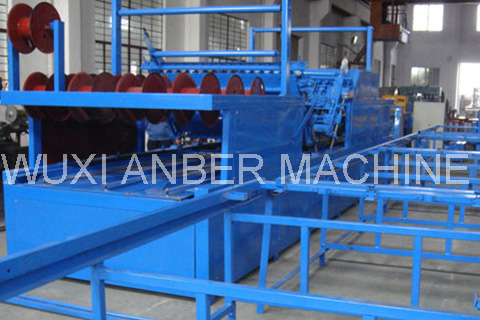

舒乐舍板焊接机

舒乐舍板焊网机

泰柏板焊接机

泰柏板焊网机

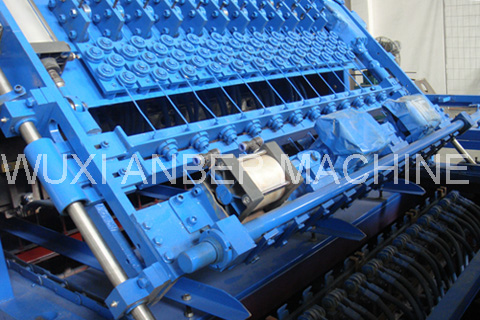

钢丝网架聚苯板焊接机

钢丝网架聚苯板焊网机

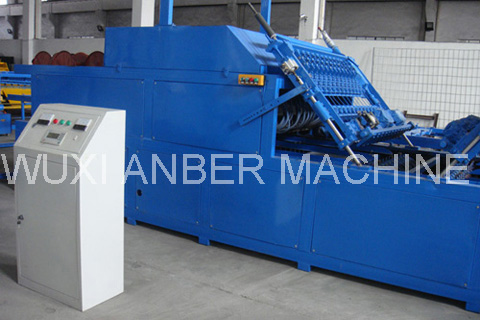

3D板焊接生产线焊接部分

3D板焊接生产线焊接部分


3D板(GJ板/舒乐板)焊接设备规格:

钢丝直径:1.8-2.8mm
两片焊接网片的间距:70 mm -150 mm
网片最大宽度:1200 mm
可同时生产网面和EPS板间距为:13mm 和19mm 两种形式的 3D 板
EPS板材质:阻燃聚苯乙烯泡沫板或岩棉板
EPS板板厚:66mm 、78 mm、96mm 、108mm 、126 mm、138mm
插丝结构:单、双面网疏、密插丝
舒乐板尺寸:最小2000 mm,最大 3000 mm
成型机漏焊率:≤3%
生产能力:360㎡/8小时
焊接强度:单点拉脱力≥ 450N
气源配置:3 m3/min 0.8-1Mpa
额定功率:36KVA
机器主机尺寸: (L*W*H) 6,900mm×1,860mm×1,700mm
机器长度加两边滑动支架: 3,400+6,900+3,400=13,700mm
重量:4500kg

生产成品: 3D板(舒乐板/GJ板)
