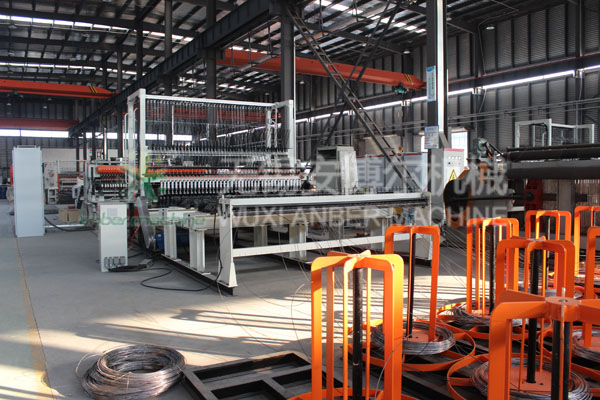

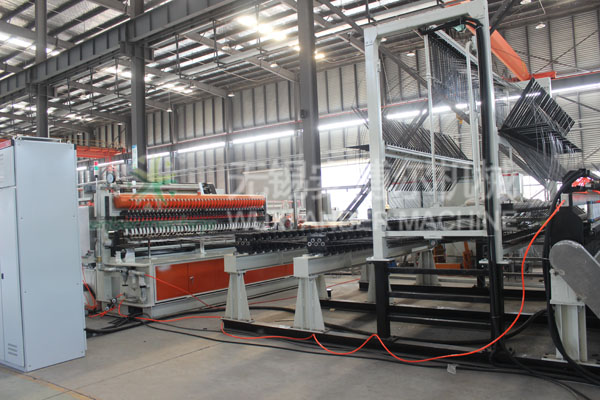

- 01. 3M 全自动反扒网生产线详细描述
- 全自动钢筋网焊接生产线是一种自动化钢筋网焊接设备，其纵线、 横线入料方式均为盘丝自动校直、送料，产品自动堆垛、打包， 纵线自动调 直、储料、自动送料，横线自动调直、储料、送料、定长剪断、落料，网片定长自动收卷、切断。 全自动钢筋网焊接生产线与普通钢筋网焊接设备相比， 纵线、横线均为盘丝直接入料。自动收卷、切断，大大节约了人工成本、提高了生产效率。
反扒网焊接机是用于焊接76.2*12.7mm小网孔的反扒网的设备，其特点是焊接速度快，焊接质量高且易于操作。
- 02.生产线设备的主要技术参数
-
序号名称参数备注1型号ABE-HLW-30002网宽2975.8mm3焊接丝径φ3 ~4mm收卷丝径≤φ4.54纵筋间距76.2mm（手动调节）5横筋间距12.7mm-200mm（触屏调节）6送料方式纵筋卷料7横筋预调直，定长送入≥2975.8mm（长）8焊头个数51个9焊接速度焊接速度55~70次/min10焊接压力2510 ~ 4020N无级可调11供电电压/频率380V/50HZ12设备电机功率13所需供电变压器≥1500kVA14设备总尺寸（约）39m(L) ×6.1m(W) ×3.2m(H)15设备总重量（约）25.36t
- 03. 反扒网机特征
- (1) 径丝卷进，纬丝预调直后自动送料，焊接速度快
(2) 方便切换生产规格尺寸
- 04. 用途
- 用于焊接各种3510和358反扒网，与普通安全护栏网相比，缩短了一半的成本，与勾花网相比，减少了三分之一的成本。
- 05. 机器结构
- 径丝送料装置： 两组送料装置，一组是由变频电机将径丝送入储料机构，一组是由伺服电机将径丝送入焊接系统，两组送料机构都能够很好地帮助焊接机准确地焊接网片。
焊接网机：可以通过调节焊头和气缸的位置来达到调节网孔尺寸的目的。每个焊接点和及其电流是由可控硅和微型计算机的定时器控制可调。
横筋落料机构：横筋落料机构安装在网片定格机构上方，由行走台、横筋堆料台、分线及放线机构等组成，分线、放线动作由气动传动，按预定程序工作。横筋落料机构是焊网机的重要部分，横筋分线的速度和分线是否顺畅是焊网机焊接速度的一个关键因素。
控制系统：采用PLC彩色界面窗口，所有的参数设定均可在面板上进行设定，通过设定，故障信息和工作过程也会在窗口上显示。
- 06. 设备主要机器结构描述

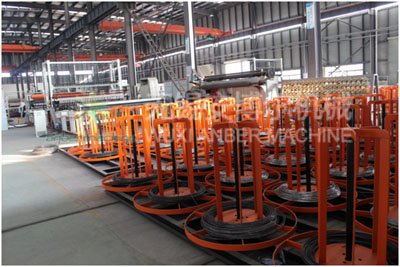

- 1.开料架
放料架其由底盘、放线轴座和放线架轴组成。整个放线区域由42个放料盘组成，放料架用来盛放纵筋卷料，具有被动旋转出料功能，只要将盘卷内孔穿在放料架上即可使用。放料盘内外径：425×800mm，承载160kg。
设备主要参数
a、设备总尺寸：L×W×H=900 ×900×995mm；
b、设备重量： 82Kg×42= 3444kg；

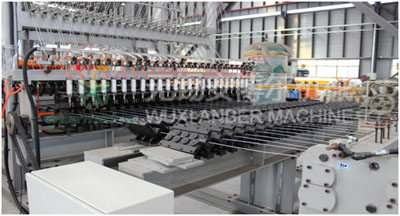

2.矫直机构
矫直机构由储料前斜矫直与储料后直矫直组成，用于纵筋放线后的矫直。
（1）设备主要参数
a、设备总尺寸：L×W×H/ L×W×H = 2875×725×990mm/ 2875 ×450×1017mm；
b、设备重量：880kg/590kg（二者之和1470Kg）

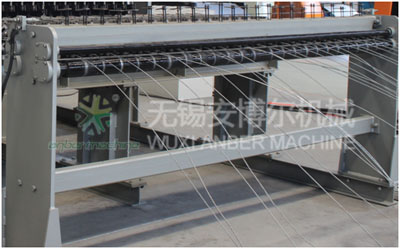

3.纵筋送料机构
纵筋送料机构由支架、辊轮、气动机构、驱动电机和传动装置组成，用于纵筋矫直后将其送至储料缓冲区
设备主要参数
a、电机：7.5kw，1460rpm，三相380V/50Hz；
b、设备总尺寸：L×W×H/ L×W×H = 3042×1187×1528 mm/ 3693×495×701 mm；
c、设备重量：1130kg/780kg（二者之和1910 Kg）；

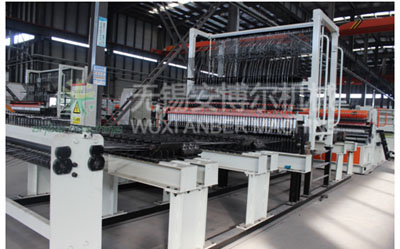

4.储料架
每根丝都可以单独控制
可急停，防止对设备或人员造成伤害
气动装置都采用名牌，以便客户更换、维护
所有组件都有经过热处理增强硬度
占用面积：2.76m×1.35m，高度：3.08m，重量：1450kg

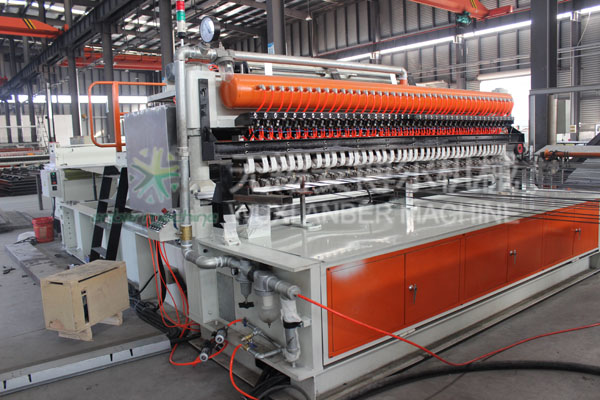

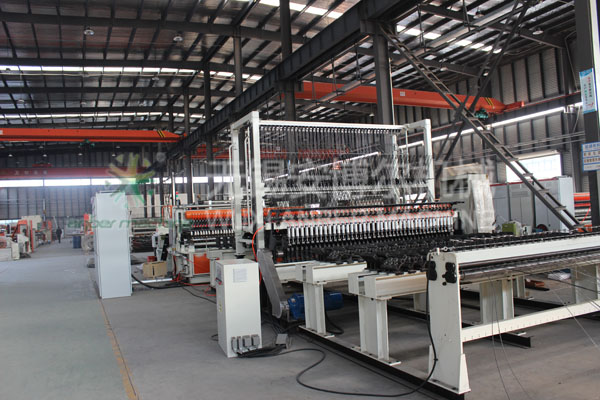

5.焊网主机
焊接主机采用十台交流变压器，网片的主横筋与上电极在导电座上与变压器的负极相接，电极块安装在电极座机构上并与变压器的正极相接，活动焊接电极接触横筋与纵筋时，形成电流回路，纵筋与横筋接触点在气缸压力的作用下，被电阻点焊上。其由框架、左与右立柱、上与下电极、焊接变压器、气动机构、等装置组成。
（1）设备主要参数
a、设备总尺寸：L×W×H= 3532×1342×2153mm；
b、设备重量：2519kg；
6.横筋落料机构
横筋落料装置主要将定长剪切预调直好的横筋放入落料装置，由磁筒送料装置的磁筒通过转动进行送料，可以通过调节磁铁的多少来调节每次送料的数量。然后通过卡丝轮进行旋转送料到焊机。其由机架、落料装置、磁筒送料装置及电机减速机驱动机构、气动装置等装置组成。
设备主要参数
a、电机：0.37kw/1390rpm，三相440V/50Hz；
b、设备总尺寸：L×W×H= 3615×1998×1847mm；
c、设备重量：2050kg；

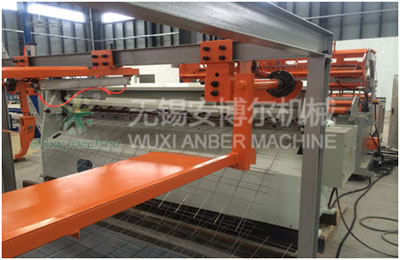

7. 剪网机
按规将长度方向连续的钢筋网切断成单片。
a、剪网宽度：2500mm；
b、行程次数：47n/min；
c、电机： 11kw/1430rpm，三相380V/50Hz；
d、设备总尺寸：L×W×H= 3124×2100×1180mm；
e、设备重量：2100 kg；

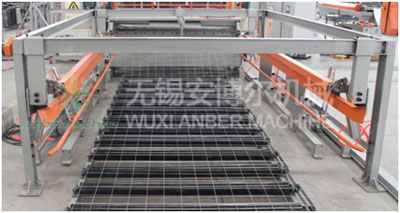

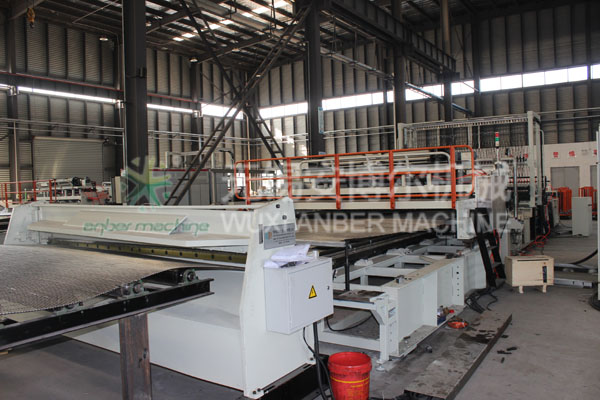

8.自动落料系统
自动落料架主要功能是支撑焊接完成后输送中的片网，对进行定长剪裁好的网片落料叠加，达到一定高度后，自行运出。适合宽2500mm，长3040mm的网片。
9. 收料台 （托辊）
收料台是电机带动托辊转动使堆叠网片输送移出。其由电机减速机与链轮链条传动装置、支架、滚筒组成。整条输送托辊由（6×2.5m）15m长输送滚筒对堆叠网进行托送。
（1）设备主要参数
a、电机：1.5kw/1300rpm，三相440V/50Hz；
b、速度：20m/min；
c、设备总尺寸：L×W×H= 15000×2000×225 mm；（由6组组成，2500mm/组）
d、设备重量：3000kg；
