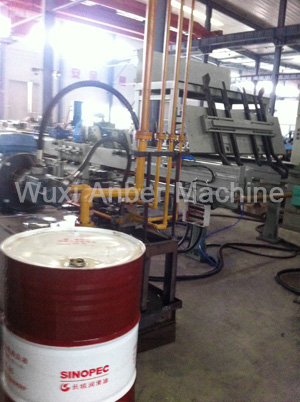

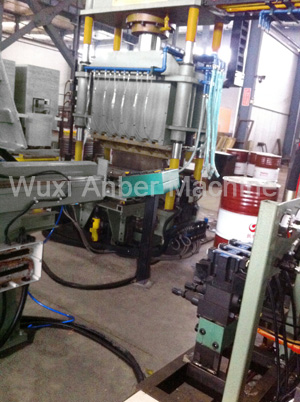

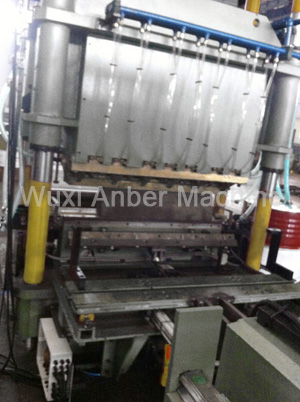

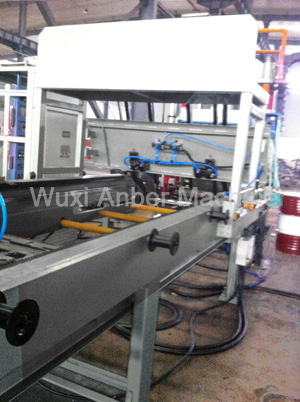

GYH-630/800/1000-2A-2型钢格板压焊机

钢格板压焊机

钢格板压焊机

压焊机

压焊机

钢格板

钢格板

钢格板自动压焊机

钢格板自动压焊机

  • 钢格板压焊机
  • 压焊机
  • 钢格板
  • 钢格板自动压焊机





GYH-630/800/1000-2A-2型钢格板压焊机描述:

焊接电源采用三相交流电源输入,经逆变控制器逆变为单相交流电源输出且通过单相焊接变压器降压后提供焊接电流,解决了交流压焊机的单相供电问题,避免了电网不平衡现象。 高效节能,效率可达到80%-90%,比传统压焊机节电1/3以上。
由于焊接主回路采用了逆变工方式,有效的提高了设备的功率因素,即使不配置专用功率因素补偿装置,也可使供电的功率因素大于0.9.
逆变电路采用嵌入式单片机控制,简单可靠,抗干扰性能好。
整个逆变电源采用模块化结构,每个模块单元输出功率为115KVA, 可通过不同数量的模块单元组合成630、800、1000型钢格板压焊机。

GYH-630/800/1000-2A-2型钢格板压焊机规格:

型号
GYH-630-2A-2
GYH-800-2A-2
GYH-1000-2A-2
生产钢格板规格
6000mm(可定制)
1000mm(可定制)
负载扁钢间距 *1
30,40mm(可定制)
横杆间距
50,100mm(可定制)
每根横杆与负载扁钢最大接触截面
800mm2
1000mm2
1250mm2
负载扁钢规格
高度
20-60mm
20-60mm
20-60mm
厚度
2-4mm
2-5mm
2-6mm
横杆规格*2
5mmx5mm,6mmx6mm
生产工作节拍*3
≤8秒
设备功能
每次焊接横杆数
2根
压焊主机压力
75T
75T
100T
负载扁钢送
进方式
手动定位手动送料
手动定位自动送进
横杆送进方式
手动排齐自动送进
自动排齐自动送进
焊接钢格板步
进方式
往复定距方式
直线拉网方式

1:适用负载扁钢厚度与负载扁钢间距及负载扁钢根数及横杆规格有关,即每根横杆与负载扁钢的接触截面,表中负载扁钢的间距以30mm、负载扁钢根数为34根、横杆以6mmx6mm为例,即焊接钢格板宽度为994(995)(996);
2:相同截面的圆钢也可使用;
3:表中所列生产工作节拍是按焊接G254/30/100型钢格板为例;
配件
PLC
Misubush+触摸屏
电机
ABB 50-100
SCR
MIGBT

生产成品:桁架
