护栏立柱成型机

工艺流程:

把钢卷装入手动内撑式送料架撑紧---五辊整平---液压冲孔---主机成型---PLC控制---液压冲缺口---液压打钉---飞锯切断---出料

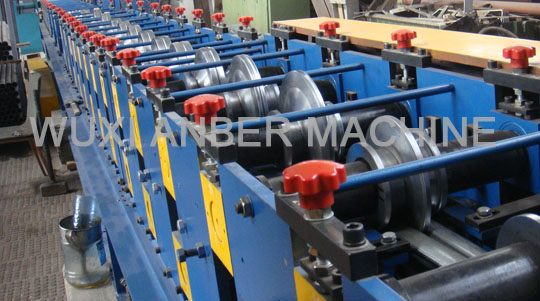

护栏立柱冷弯成型机

护栏立柱冷弯成型机

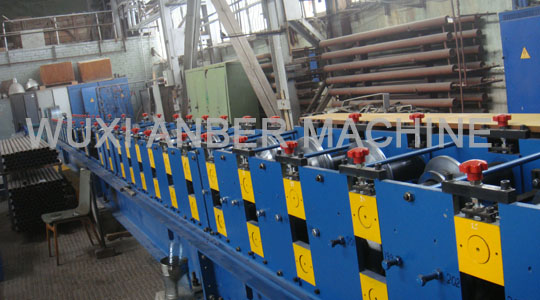

护栏桃形柱成型机

护栏桃形柱成型机

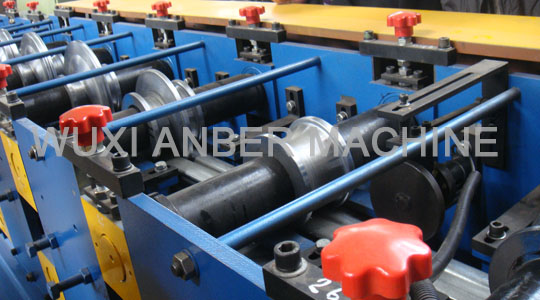

护栏立柱成型机

护栏立柱成型机


主要技术参数:

板材厚度:0.8-1.2mm
工作速度:3-5m/min;
辊轧组数:22道主辊;
轧辊材料:Gcr15优质钢精加工处理,高频淬火HRC58-62,轧辊辊径Ф120;
主轴材料:45号优质钢调制处理(轴径60mm);
链轮:材料45号钢高频淬火;节距31.8;齿数10牙;
主机功率:7.5KW;
切断:采用飞锯停机切断,液压冲孔。切刀材料Cr12Mov; 淬火HRC58-62;
液压冲孔,切断系统电机功率:3KW;
电控系统:全机采用工业电脑PLC控制。其配置PLC为日本松下品牌;触摸屏为日本松下品牌;旋转编码器为日本欧姆龙品牌;变频器为日本松下品牌;
机器外形尺寸:12000mm×900mm×1100mm;
设备总重量:约11吨左右;

护栏柱成品:

护栏柱成品 桃型柱 护栏立柱
护栏柱成品 桃型柱 护栏立柱
