- 01. 机械步进拉网焊网机描述
- 机械焊网机生产线由放线架，焊网主机，剪网机，电控柜几部分组成。纵筋由12个放线架送料，横筋由机械调直切断机或气动调直切断机预调直送料。铁丝经过焊网主机焊接成网后进入剪网机，自动切成网片。焊接网机主要用于对纵筋、横筋的电阻点（压）焊功能，连续出网。本生产线主要应用于φ3~φ5低碳钢筋网片焊接生产线。
本条生产线需要2-3名工作人员：放线装置处安排1-2名工作人员，负责检查原材料的消耗情况以及完成上料工作，卸料处安排1名工作人员，将切断好的网片放置至成品区。
- 02.放料架
- 放料架其由底盘、放线轴座和放线架轴组成。整个放线区域由12个放料盘组成，放料架用来盛放纵筋卷料，具有被动旋转出料功能，只要将盘卷内孔穿在放料架上即可使用。 放料盘内外径：425×800mm，承载160kg-200kg。放料架（放料区域）

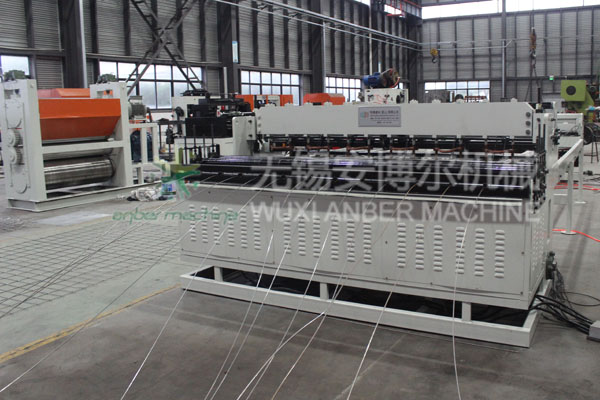

- 03. 钢筋网焊接机
-
网宽
2000mm
纵筋间距
最小100 mm
横筋间距
50-200mm
纵筋直径
Φ3– Φ5mm,卷进料
横筋直径
Φ3 – Φ5mm,预调直
纵筋送料
卷进料
横筋送料
预调直
纵筋间距
可调
焊接速度
40-50次/分钟
机器安装尺寸
16m(L) × 3m(W) × 2.5m(H)
机器重量
7800Kg
焊点个数
11
变压器功率
125KVA, 380V/50Hz/3Phase

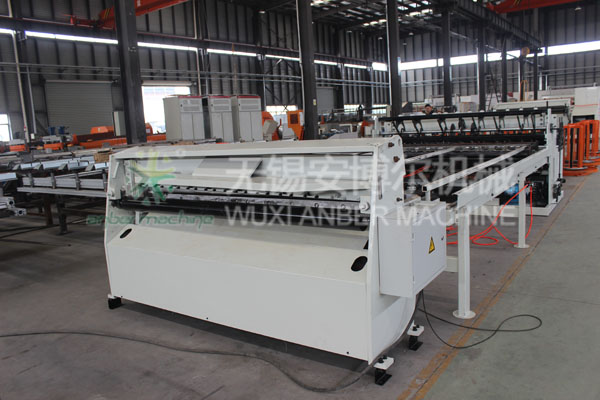

- 04.剪网机
- 按规将长度方向连续的钢筋网切断成单片。
a、剪网宽度：2000mm；
b、行程次数：47n/min；
c、电机： 11kw/1430rpm，三相380V/50Hz；
d、设备总尺寸：L×W×H= 3124×2100×1180mm；
e、设备重量：2100 kg；
- 05.机械调直切断机
- 丝径: 3-5mm
最大剪切长度: 3m
