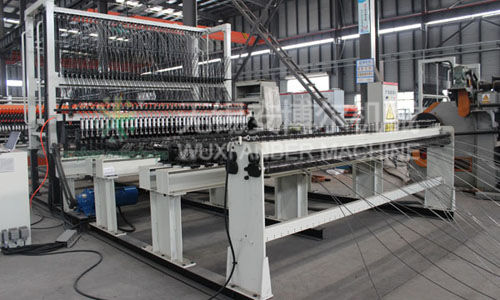

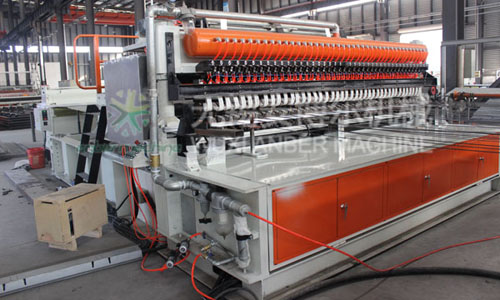

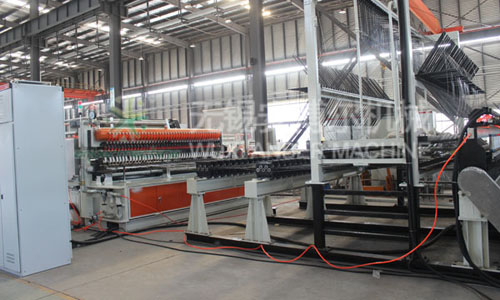

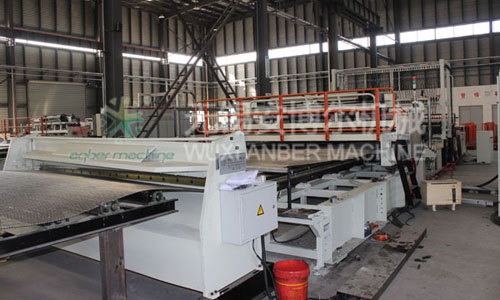

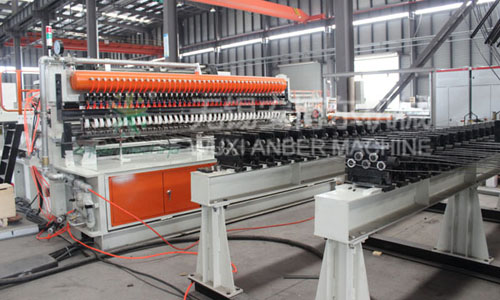

防爬网焊接机

设备描述:

反爬网机是用于焊接76.2*12.7mm网孔的反爬网的设备,其特点是焊接速度快,焊接质量高且易于操作。

焊网机布局图

焊网机布局图

钢筋排焊生产线

钢筋排焊生产线

卷进卷出焊网机生产线

卷进卷出焊网机生产线

焊网机纵径矫直储料机构

焊网机纵径矫直机构

全自动焊网机出网机构

全自动焊网机出网机构

主要技术参数:

网孔尺寸:76.2mmx12.7mm.
丝径:3-6mm
网片宽度:2500-3500mm
焊接速度:65-80 strokes/minute
安博尔反扒网机特征:
(1) 径丝卷进,纬丝预调直后自动送料,焊接速度快
(2) 方便切换生产规格尺寸
用途:用于焊接各种3510和358反扒网,与普通安全护栏网相比,缩短了一半的成本,与勾花网相比,减少了三分之一的成本。

机器结构:

径丝送料装置: 两组送料装置,一组是由变频电机将径丝送入储料机构,一组是由伺服电机将径丝送入焊接系统,两组送料机构都能够很好地帮助焊接机准确地焊接网片。
焊接网机:可以通过调节焊头和气缸的位置来达到调节网孔尺寸的目的。每个焊接点和及其电流是由可控硅和微型计算机的定时器控制可调。
横筋落料机构:横筋落料机构安装在网片定格机构上方,由行走台、横筋堆料台、分线及放线机构等组成,分线、放线动作由气动传动,按预定程序工作。横筋落料机构是焊网机的重要部分,横筋分线的速度和分线是否顺畅是焊网机焊接速度的一个关键因素。
控制系统:采用PLC彩色界面窗口,所有的参数设定均可在面板上进行设定,通过设定,故障信息和工作过程也会在窗口上显示。
