全自动卷进卷出焊网机

DWG-3000型钢筋网焊接设备描述:

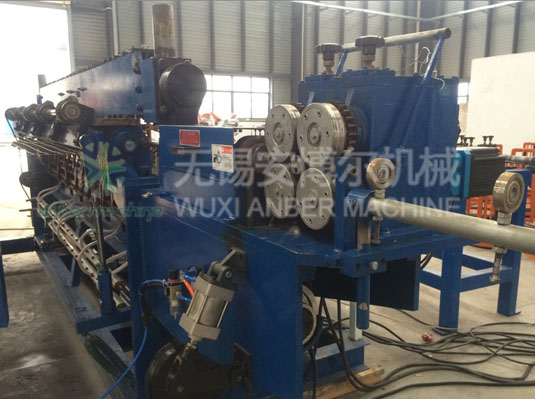

横筋送料矫直切断机构

横筋送料矫直切断机构

径丝矫直机构

径丝矫直机构

径丝送料机构

径丝送料机构

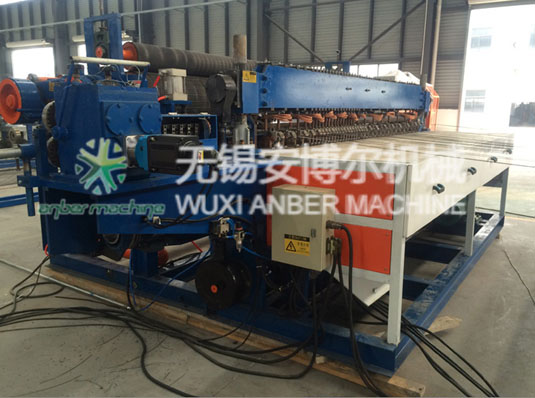

焊网主机

焊网主机

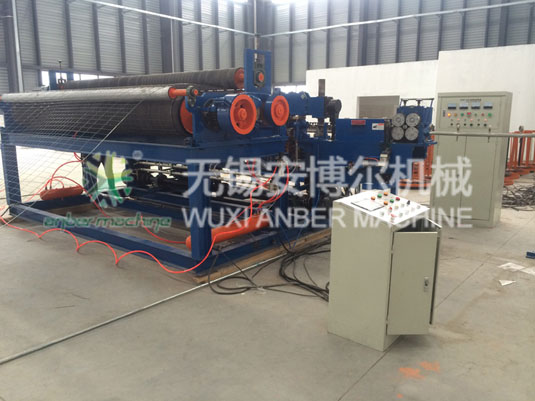

焊网生产线

焊网生产线

开料架

开料架


随着建筑业的高速发展及新技术、新材料的大量应用,钢筋焊接网这一新型、高效、节能、强化混凝土结构的建筑用材,已被建筑界广泛认识.它具有提高结构强度、节约钢材、节省劳动力、运输方便、施工便捷、尺寸精度高、易专业化、规模化生产、综合经济效益高等特点.国家为在各行业大量推广焊接钢筋网已制定了相应规程及标准,目前各种焊接钢筋网的应用较普遍,主要应用于建筑业:工业、民用砼建筑;交通业:高速铁路、高速公路、隧道、桥梁、飞机场;水利、港口、电力和仓库等设施;环保设施、娱乐领域;煤矿业、畜牧业、农林业、饲养业等.
DWG-3000型专用钢筋网成型机(如图1所示)是在吸取了国外先进经验、先进技术的基础上,结合国内实际生产需要而进行研制、生产的焊接钢筋网专成套设备.该机可将热轧带肋钢筋、冷轧带肋钢筋、光圆带肋钢筋、光圆冷拔钢筋进行高质量交叉焊接,产量大、精度高、改型方便、操作故障率低、节能性强、消耗低、质量高.该产品主要具有以下特点:
操作台上设有各种按钮或旋钮,通过它们可以选择焊接方式,并可控制设备进行动作.
可焊接光圆冷拔钢筋、焊接钢筋直径规格:Φ1.7~Φ3.5mm.
焊接钢筋网最大宽度:3000mm.
网格尺寸:50mm~200mm随意可调
具有活动焊接电极,焊接频率一般为40次/min左右;
焊接电流、焊接时间、焊接压力等可根据原料性能调整,以保证焊点的焊接质量.
关键传动件、执行组件、电、气动组件均采用国际名牌产品,使用寿命长、精度高.
焊接变压器、焊接电极、次级导线和主回路可控硅控制系统均采用强制水冷.
根据供电能力,可选用多焊头一次焊接,也可以采用三次焊接.
焊接时不易产生火花,噪声小.
操作方便、维修简单.
整机配有基座,安装方便.

主要技术参数:

额定功率(焊接主机)
100~300KVA

电源
380V, 50Hz

输出电压
10.6

焊接最大电流
150A

最大焊网宽度
3000mm
宽度可调;
纵筋间距
50,100、150、200mm
可调
横筋间距

可自动调节
焊点数
29(30)
备用一个
可焊钢筋直径
横筋Φ4~Φ6mm
钢筋表面应无油污、锈皮等杂物
纵筋Φ6~Φ10mm
焊接频率
~40次/分
三次焊接速度降低
冷却水压力
≥0.2MPa

气源压力
≥0.75MPa

电极压力
0.25~0.69Mpa
可调
压缩空气耗量
3米3/分钟
纵筋放料方式
盘料自动调直,随胶轴滚动跟进
电脑操控伺服电机/带动胶轴
纬筋放料方式
盘料,梭子轿直,自动送丝,自动切断,自动落料
电脑操控送丝机构
焊机重量
~20吨
工作环境湿度
30~85%
工作环境温度
0~40℃

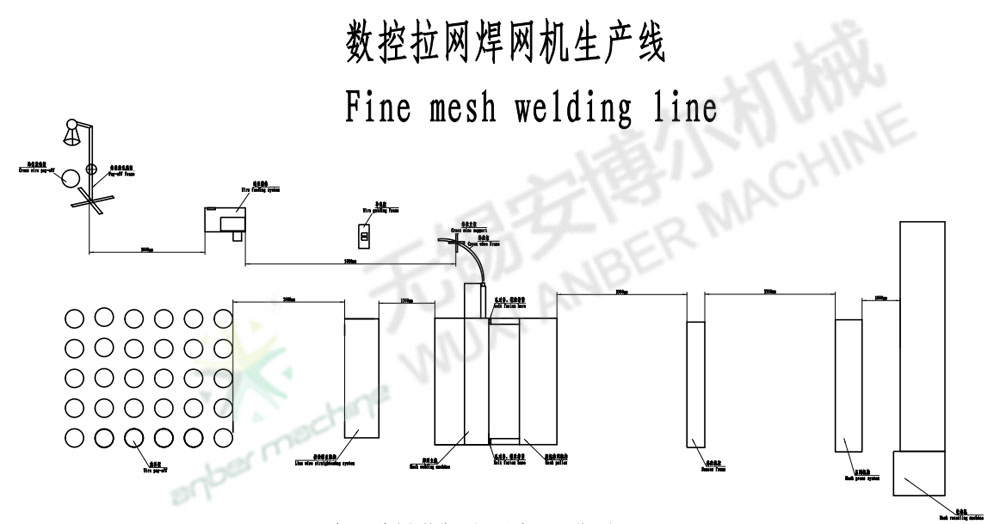

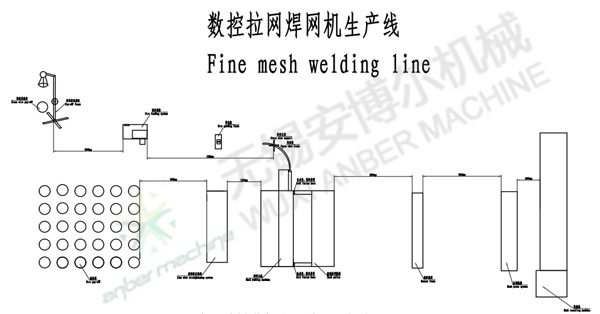

全自动卷进卷出焊网机布局图:



DWG-3000型钢筋网成型机各部件外型尺寸(近似值)
机器总占地:约30米*7米
DWG-3000型钢筋网成型机原料要求:

原料应满足强度标准值:450~650 MPa、延伸率:δ10= 6~12%;
表面无任何污物、绝缘杂质等影响焊接质量的情况;
定长原料长度误差及端部应满足焊接技术规定;
钢筋材质应符合相关焊接标准规定。
径丝架部分占地(长×宽×高):~4000×5000×1100mm;
纵筋调直架(长×宽×高):~3600×900×1200mm;
焊接主机(长×宽×高):~5200×1300×1800mm
胶轴拉网机构 (长×宽×高):~4700×1800×2000mm;
网片长度感应架部分;(长×宽×高):~3300×500×1500mm;
气缸夹网控制架部分:(长×宽×高):3300×600×1800mm
卷网抽网部分: (长×宽×高);52000×1300×800mm
后附助送丝部分(包括开关控制架部分);
纬丝提丝高架子部分;
电控柜(长×宽×高):~1200×600×2200mm;
操作台(长×宽×高):~500×420×1080mm。
其它:如气管,纬丝进丝架部分, 配件等;
