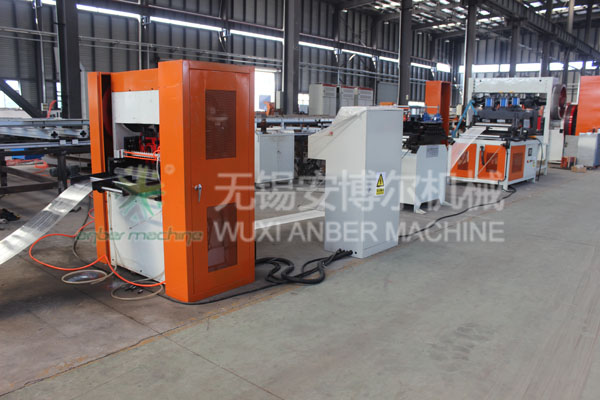

600mm钢板网机生产线

600mm钢板网机生产线

菱形网机

菱形网机

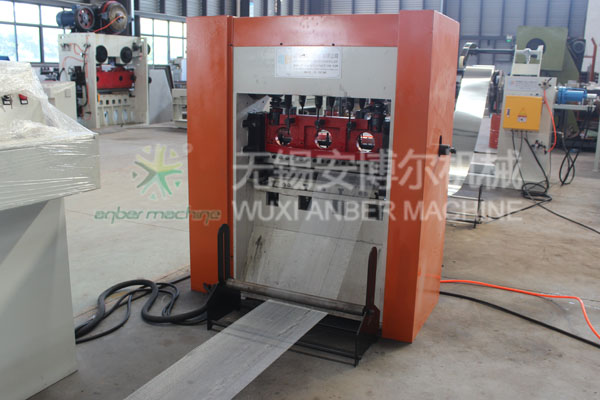

钢板网冲剪机

钢板网冲剪机

校平机

校平机

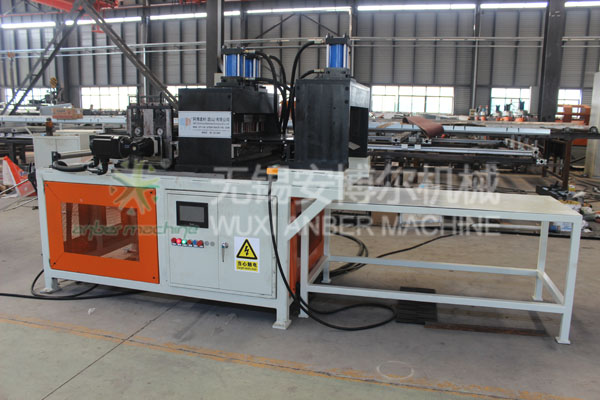

成型切断机

成型切断机

  • 01. 钢板网机主要描述
  • 钢板网机是将原料卷板(通常有低碳钢板,不锈钢板,铝板,铜板,镍板,铝镁合金板等金属板)按其基本参数规定的厚度、宽度通过冲剪与辊压、拉伸形成钢板网,常见的网型有:鱼鳞孔钢铝金属板网,六角孔钢铝金属板网,花式钢铝金属板网,龟甲状钢铝金属板网,微型铜箔铝箔等。按照用途可分为:装饰铝板网,幕墙铝板网,护坡钢板网,护栏钢板网,汽车中网,滤芯钢板网,音箱网,烧烤板网,脚手架板网(钢笆网),天花板板网,工艺品钢板网等,因钢板网重量轻,强度高的特点,广泛用于建筑、五金、门窗、防护网、过滤网等行业。
  • 02.生产线组成
  • 开卷机-----600mm钢板网机-----校平机-----成型切断机-----收料平台
  • 03. 自动开卷机主要技术参数
  • 型号:ABE-KL600
    功能:可以同时放两卷料
    最大原材料宽度:650mm
    最大承重:1吨
    外形尺寸:2000*1500*1650mm
    重量:约1.3T
  • 04. 600mm 钢板网机主要技术参数
  • 型号:ABE-1.0-600
    冲力:6.3T
    材质:低碳钢板,不锈钢板,镀锌钢板,铝板等
    最大原材料宽度:611mm
    最大原材料厚度(低碳钢板):1.0mm(根据网孔和宽度而变化)
    最大冲网速度:260 次/分
    电机功率:4.0KW
    外形尺寸(长*宽*高): 1450*1025*1550mm
    设备重量: 约1.2吨
    PLC控制,自动计长和切断
    伺服电机送料
  • 05. 校平机主要技术参数
  • 最大校平宽度:650mm
    最大校平厚度:0.1-2.5mm
    引料辊直径*数量:72mm*2
    校平辊直径*数量:50mm*15
    电机:3KW
    外形尺寸(长*宽*高): 1210*1200*1360mm
    设备重量: 约0.9吨
  • 06. 成型切断机主要技术参数
  • 切断宽度:650mm,厚度:0.2-0.5mm
    送料辊尺寸:φ80×660mm
    伺服电机(送料): 2.0Kw,2000rpm,速比i5
    传动型式:齿轮
    压料气缸:气缸φ40×25mm,(工作压力0.45~0.6MPa,气源0.8MPa)
    切口油缸:油缸2-φ100×50mm(工作压力10Mpa,系统14Mpa)
    切口刀模:材质:C12MOV硬度:HRC58~62
    切断油缸:油缸φ100×50mm(工作压力10Mpa,系统14Mpa)
    切断刀模:材质:C12MOV硬度:HRC58~62
    剪切速度:50mm/s,10次/min
    外形尺寸(长*宽*高): 2200*1180*1700mm
    设备重量: 约1.5吨
