批汤网机的主要性能及特点:
滚切拉伸网生产线主要适用于生产建筑材料的砖带网、批荡网,本产品是一种生产效率高、噪音低、安全环保、能连续生产网板的生产设备,是江苏省-阿博建材(昆山)有限公司推出的新产品。滚切拉伸网是采用冷轧金属板材,按其基本参数规定的厚度、宽度,通过排布于上、下轴上的多列刀片之间滚剪,再经拉伸,使板上的滚剪口被撕开,形成菱形状的网格,即为滚切拉伸网。
此套生产线各组成设备主体机架均采用整体钢件、结构钢焊接经时效后机加工而成,使主体结构更为牢固、紧凑、强度及刚性高、性能稳定之优点。与国内同类产品相比具有速度快,工作稳定,结构简单,易于调整,能耗低,产品质量稳定性能可靠,适用品种多,成本低等特点。

批汤网机的用途和材料要求:
滚切拉伸网是一种新型、高效、节能、强化混凝土结构,使施工便捷的建筑用材,加强墙体表面防护,广泛用于工业民用建筑。
本生产线设备适用于材料抗拉强度≤450N/mm2、伸长率在25%以上的冷态钢板、有色金属板,按基本参数规定的厚度、宽度滚切拉伸成菱形状的网格板网。
本套生产线设备生产的产品(滚切拉伸网)材料选用的板材为08F冷板:材料厚度:0.26 ~ 0.45mm;网孔尺寸:12.5×25mm,梗宽1.4mm;网片尺寸:600×2440mm。

生产线设备的组成及工艺流程:
周围空气温度范围:4~ 45℃ ;
工作电源:3 相380V 50H;
电网电压波动:±10%内(当电网频率为额定值时);
电网频率波动:≤±1%(当电网电压为额定值时);
工作环境 : 整机应安置在通风、防雨、防潮、防尘处,并应远离剧烈震动和颠簸的场合。

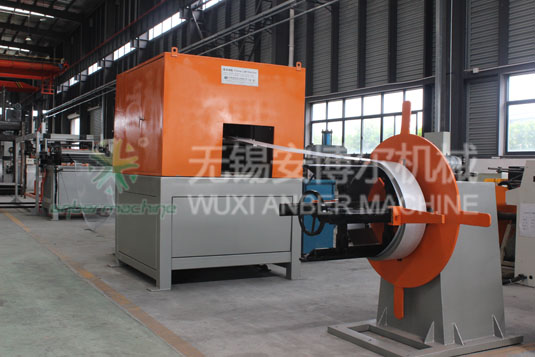

滚切拉伸网主要由开卷机,滚切拉伸网成型机、整平分条一体机、网片收卷装置、收卷机、控制柜组成。
(1)开卷机用于滚切材料的储备与供给,开卷机采用主动送料,带有电机减速机驱动装置和链轮链条装置,配备两个工作位,可180°旋转使用。

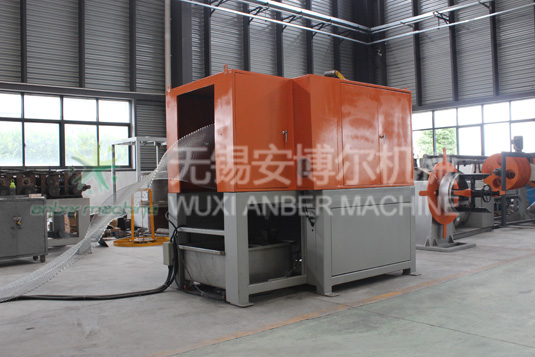

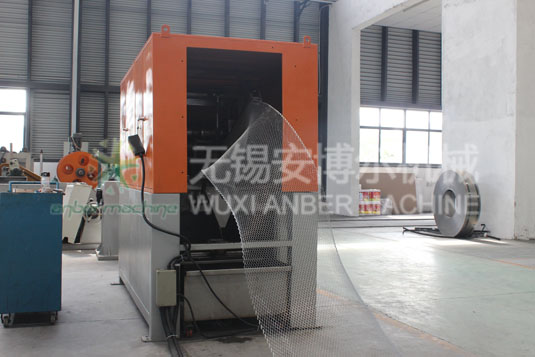

(2)滚切拉伸网机包括进料装置,滚切装置、拉伸装置、冷却水池。滚切刀具将镀锌板切开,通过拉伸装置将网孔拉伸开。
(3)网片收片装置适用于批荡网做网片的收集平台。
(4)收卷机配备两个工作位,只能完成180°往返旋转。
本滚切拉伸网生产线工艺流程
开卷→滚切→拉伸→整平→剪切→自动落料,整个生产线以滚切网机床的滚切速度为基准,开卷、拉伸、整平、切断和落料配合滚切机的运行。

生产线设备的主要参数:
承重吨位: 1.0T
开卷速度: 11.6 r/min
张紧形式: 手动(旋转)
开卷主传动电机功率: 0.55 Kw
滚切拉伸网机主传动形式:齿轮
主传动电机:4.0Kw
滚切速度:12 m/min
整平切断一体机电机:3.0Kw
压辊:1组主动辊,(上5、下6)
剪切动力:压缩空气,系统压力0.8MPa,工作压力0.5~ 0.6MPa,
切断速度:可调,编码器计数,定长切断
收料架 :2500mm*600 mm
控制方式: PLC
电器元件: 施耐德
