钢板网分条线

菱形网分条线流程:

本生产线首先利用开卷机将镀锌钢板或不锈钢薄板卷料主动放出,卷料通过冲网总机上的送料机构进入冲网环节,冲网机通过电机皮带传动将动力传递给曲轴,进而带动模具作上下高速冲剪运动,将薄钢板冲剪成型,进而由后级整平分条机拉伸成所要求的产品尺寸。最后自动收卷机开始收卷成型的产品。
本生产线适用于钢板网的自动化连续生产,其主要特点是自动化程度高、运行精度高,运行安全可靠,大大提高了生产效率。

机器结构描述及结构图:

本生产线由开料架、冲网机、整平分条机、自动收卷机及电控柜等组成。
开料架:采取电机驱动放料卷筒的主动放料方式,控制方便,结构简单。

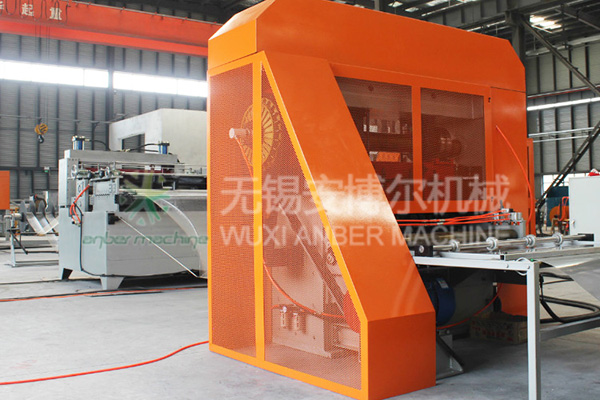

冲网机:电机驱动皮带轮把动力传递给曲轴,进而曲轴带动模具作上下高速运转;同时曲轴的旋转运动带动送料机构间歇式送料与冲压动作形成配合。

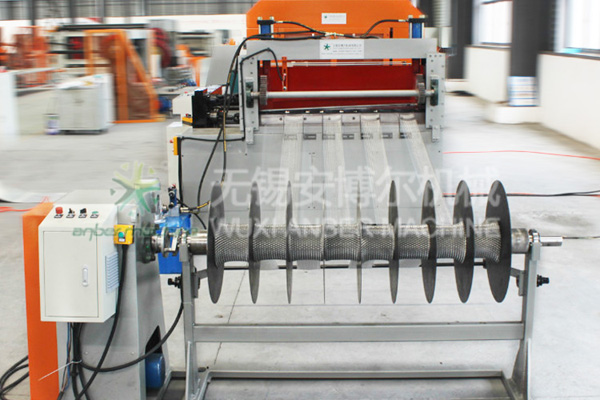

整平机分条机:主要由机架、压辊整平,分条等部分组成。电动机将动力传递到各组压辊,以此整平冲压好的钢板,后进入分条部分进行分剪,分剪的宽度可调。

生产工艺:

放料---冲网---压平---剪网---电控柜
钢板网机

钢板网机

菱形网机

菱形网机

轻型钢板网机

轻型钢板网机

踏板网机

踏板网机

钢板护栏网机

钢板护栏网机


主要技术参数:

1. 开料架
内径:Φ40mm—Φ500mm 可调;
承重:2-3吨;
电机:功率:2.2KW (380V-50HZ)
2. 钢板网机
冲网速度:180-300次/分钟;
模具驱动:V带传动;
电机功率:4KW, 380V,50HZ;
模具:材质:Cr12MO1V1,硬度:HRC58-62
3. 整平分条机
电机功率:2.2KW, 380V, 50HZ;
驱动型式: 链传动;

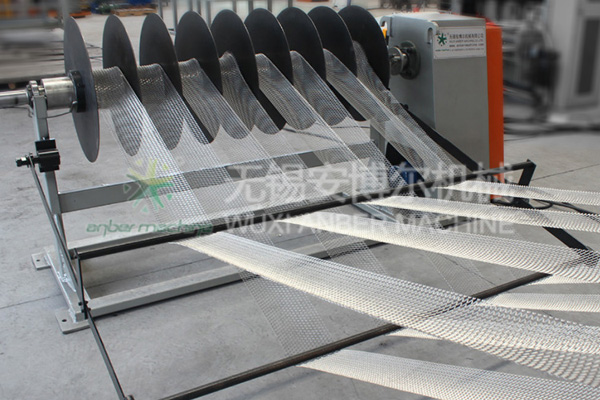

4. 自动收卷机
电机:1.5KW, 380V, 50HZ;
收卷宽度:200-400mm;
收卷机数量:3台。
5. 电控柜
控制方式:PLC;
电器元件:施耐德
