- 01. 钢板网简介
- 钢板网是指金属板材经过冲床(钢板网冲剪机，钢板网机)加工处理后形成的网眼状的板网产品，表面质量好，网孔均匀，无废料。原材料包含：低碳钢板、不锈钢板、铝板、铜板、镍板，铝镁合金板等金属板。

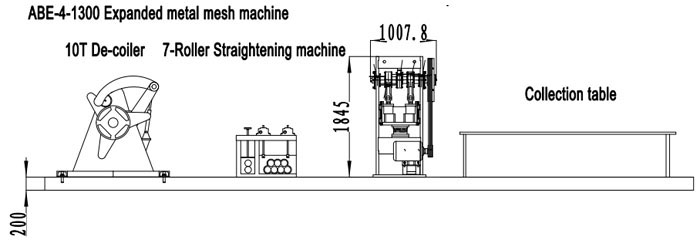

- 02.脚踏网设备布局图

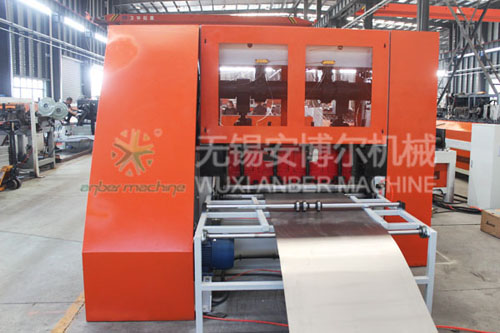

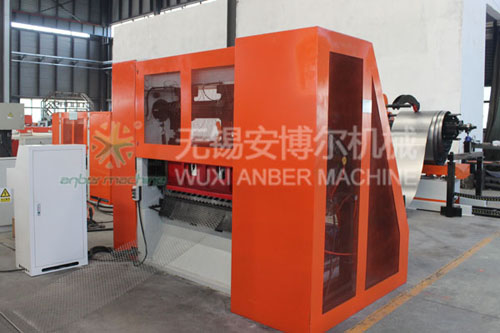

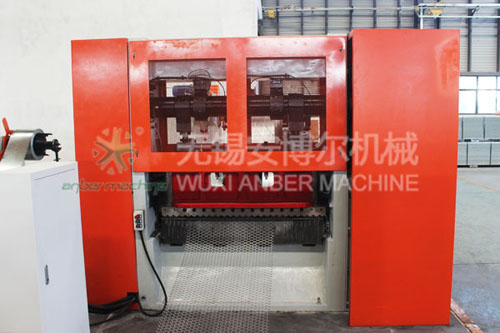

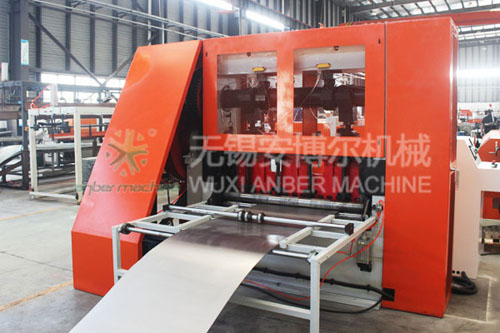

- 03. 主要设备描述
- ABE-4.0-1300型60吨冲力的钢板网冲剪机属于中型钢板网冲剪机，生产的钢板网普遍用于建筑、五金、机床、电子工业品、家电产品的防护和装饰等行业，尤其是生产的钢笆网片，用途广泛。我公司在传统的设计工艺上对钢板网机器进行改进，可配备数控步进（伺服）电机送料，全自动润滑和气动离合等新技术，钢板拉网机的操控性，稳定性，安全性都有很大的提高，机器的结构更加合理，操作简便。
- 04. 设备组成
- 本机床主要由主体机架、传动系统、偏心轴（曲轴）连杆、上刀架（活动刀架）、下刀架、送料机构、摆料机构、润滑机构、及电控系统等组成。

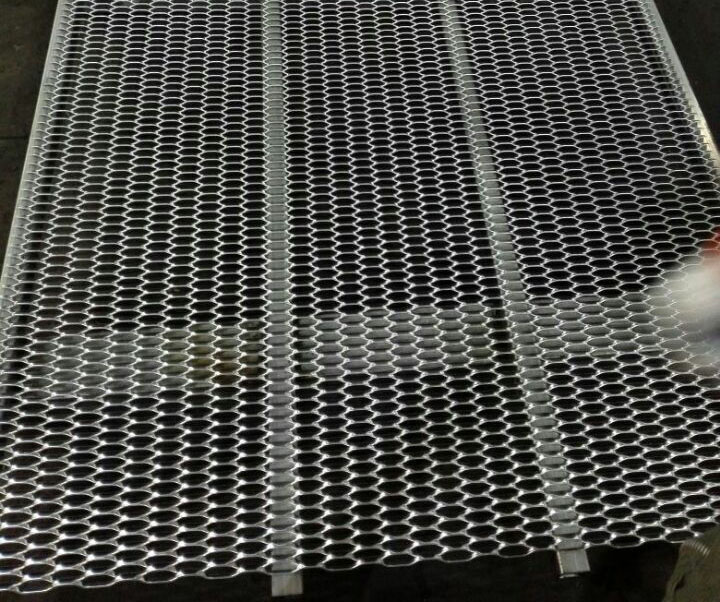

- 05. 脚手架钢板网主要描述
- 钢笆网片俗称脚踏网，是由优质Q235材质低碳钢经钢板网冲剪机，一次冲剪拉伸形成具有均匀菱形孔状的金属网片，表面呈规律性鱼鳞状。
钢笆片是钢板网产品的一种，表面由均匀的菱形网孔上下重叠连接构成，具有防滑、耐磨、强度大、承载重量大、耐高温、36防火、可反复使用十次以上、表面无焊接点、无需日常维护、综合性价比高等特点。
脚手架钢板网片做为政府部门指定推荐的脚手架踏板，是由产品自身多样性属性因素所决定，其中阻燃性强，可有效降低工地火灾事故率，脚手架钢板网片的应用，被媒体朋友赞美为一道道空中美丽防火墙，本公司生产销售的脚手架钢笆网片具有：阻燃性强、承载重力大、表面防滑、耐磨、网孔密度大、均匀、丝梗无断裂、结构坚固、抗拉强度与韧性大、寿命长达八年以上、重量轻、施工简易、回收价值高、价格合理等特点。
钢笆片在建筑行业被誉为新型“阻燃”脚手架踩踏板，由南方城市向四周延伸，逐渐性的替代毛竹片踏板，在建筑界深受用户的追捧。钢笆网片在国内不同的城市又称为：钢笆、脚手架钢板网、菱形钢板网、钢板扩张网、钢板拉伸网、金属冲压网等。
用途：在建筑脚手架上的使用，可完全取代传统的毛竹片踏板与竹笆片踏板，不仅提高了脚手架踏板的性能，其耐火脚手板可反复使用十次以上特点，可为施工方降低大量成本开支，也是近几年来，深受建筑公司好评的建筑踏板材料。
- 06. 钢芭网（钢脚手片）具有如下属性
- 1. 阻燃性强
2. 表面防滑、耐磨损
3. 重量轻，施工简易
4. 抗拉强度大、不易变形
5. 网孔均匀且密度大
6. 承载重量大（每平方米可承载800公斤以上）
7. 不易损坏、重复利用率高、寿命长达八年以上
8. 回收价值高
钢芭网经济优越性：在经济方面钢笆网片每块约22元左右，可以重复使用十年左右，每块钢笆网片费品回收价格在10元左右，相当于每块钢笆网片一年的使用费用不足2元，每块毛竹片的费用约10元，使用寿命一年左右，而费品毛竹片的垃圾清理还需要一笔费用，从使用寿命上比较，钢笆网片的使用年限是毛竹片的十倍，反而钢笆网片一年的使用费用仅是毛竹片使用费用的五分之一，一片可以顶过去五片，而我公司制造的钢笆网片在建筑脚手架的应用，完全做到一片顶过去十片。
- 07. 主要技术参数
- 材质：优质Q235材质低碳钢板
孔形：菱形
孔径：25x50mm 40x60mm 40x80mm 50x100mm
厚度：3.5mm 4.0mm 4.5mm 5.0mm 常规厚度采用4.0mm
尺寸：1200x750mm 1200x700mm 1000x700mm 800x700mm 1500x800mm 1500x750mm 1500x700mm 1200x800mm可根据用户实际要求加工订做
包装：钢条捆扎
- 08. 工艺流程
- 10T液压开卷机-----7辊校平机-----ABE-4-1300钢板网机-----简易收料台
- 09. ABE-4-1300钢芭网设备主要参数
- 公称压力：600KN(60T)
冲剪板料厚度：≤4.0mm，冷轧板
冲剪板料宽度：≤1300mm
滑块行程次数：85-100次/分
滑块行程：40mm
压料力：1.5KN
连杆调节距离：20mm
纵向送料距离：0-3.5mm
横向摆动距离：0-20mm
电机功率：11KW
外形尺寸（长*宽*高）：2500*1400*2150mm
机器重量：约5T
进料方式：卷进料或者片进料
送料方式：机械送料，伺服（步进）电机送料供客户选择

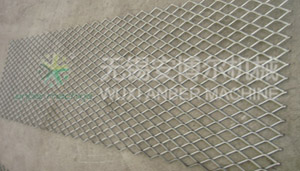

- 10. 典型钢板网
LWD*SWD=100*52(mm)LWD*SWD=61*25(mm)

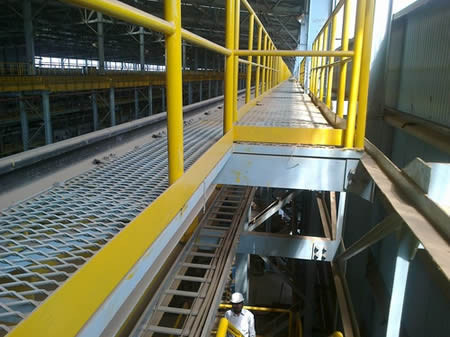

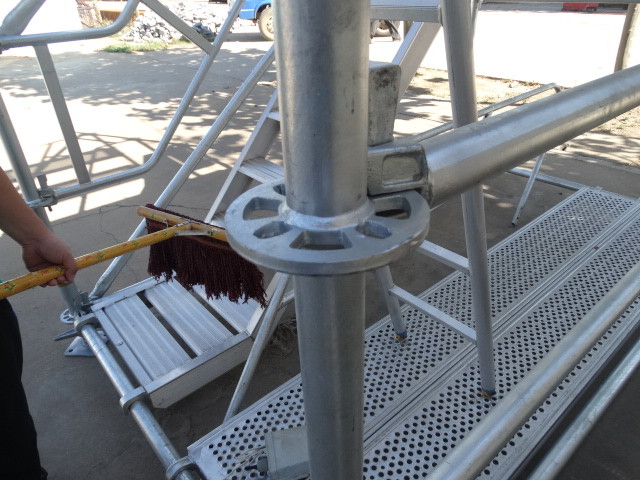

- 11. 钢板网典型应用
-
