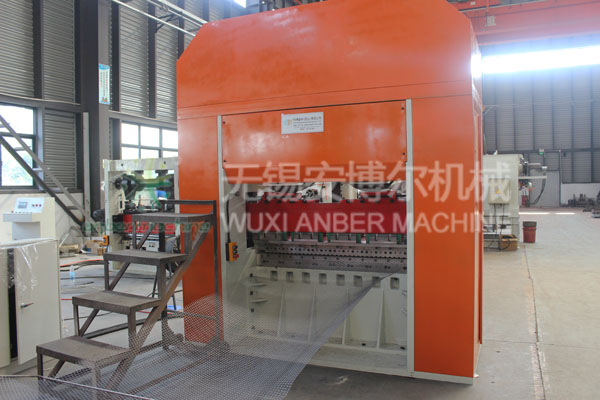

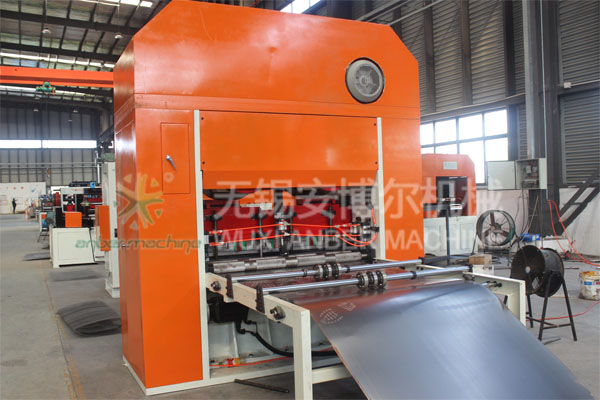

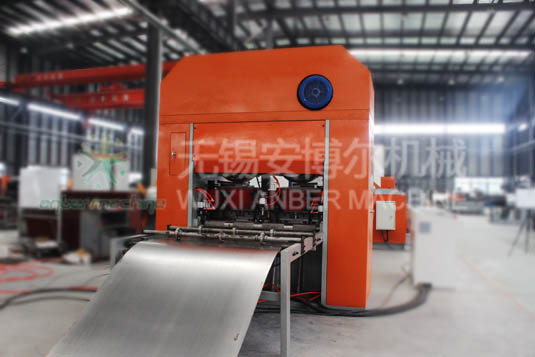

高速钢板网机

高速钢板网机

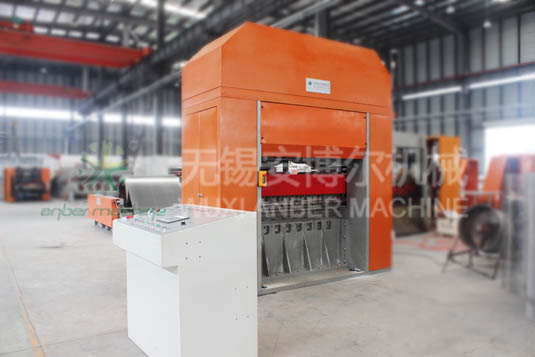

钢板拉网机

钢板拉网机

高速重型钢板网冲剪机

高速重型钢板网冲剪机

冲网机

冲网机


  • 01. 高速钢板网机简介
  • 钢板网是指金属板材经过钢板网冲剪机加工处理后,形成为网眼状的网片材料。
    钢板网的原材料通常有低碳钢板,不锈钢板,铝板,铜板,镍板,铝镁合金板等金属板。常见的网型有:鱼鳞孔钢铝金属板网,六角孔钢铝金属板网,花式钢铝金属板网,龟甲状钢铝金属板网,微型铜箔铝箔等。按照用途可分为:装饰铝板网,幕墙铝板网,护坡钢板网,护栏钢板网,汽车中网,滤芯钢板网,音箱网,烧烤板网,脚手架板网(钢笆网),天花板板网,工艺品钢板网等。
    高速重型钢板网机由机座、左右墙板、顶座、驱动电机及V型带与链传动机构、双曲轴与调节装置及双偏心压轮传动机构、上滑座及刀模机构、摆动机构、润滑机构、离合器与气动机构、润滑机构、电控系统,以及护罩等组成。
  • 02.主要技术参数
  • 型号:ABE-GS100-2500
    公称压力:1000KN
    最大冲剪板料厚度:4.0mm(冷态钢板)
    冲剪板料宽度:≤2500mm
    滑块行程次数(最大冲网速度):200次/min
    滑块左右行程:±100mm
    滑块上下行程:±40mm
    压料力:3.5×2+1.35×2
    纵向送料距离:0-20mm
    送料速度:(max)14.7m/min
    送料伺服电机功率:3.0KW/1500 r/min
    主电机功率:75KW
    外形尺寸(长×宽×高):3920×1560×2970mm
    整机重量:约18.0T
    电气元器件品牌:西门子、施耐德或者正泰
    轴承:哈尔滨
    气动元器件:亚德客
    伺服电机:台达
    伺服减速机:钮氏达特
