- 01. 钢板网简介
- 钢板网是指金属板材经过冲床(钢板网冲剪机，钢板网机)加工处理后形成的网眼状的板网产品，表面质量好，网孔均匀，无废料。原材料包含：低碳钢板、不锈钢板、铝板、铜板、镍板，铝镁合金板等金属板。

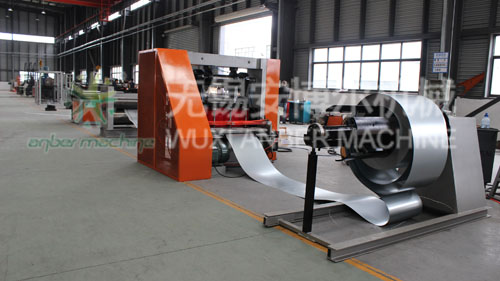

- 02.钢板网机主要描述
- 钢板网是采用冷轧板或（08F）镀锌板，按其基本参数规定的厚度、宽度通过冲剪与辊压、拉伸形成菱形、六角形、半圆形、异形等形状的网格板型产品，具有重量轻、强度高的特点，广泛用于建筑、五金、门窗、防护网等行业。
本机床主体机架各件均采用铸造件经时效后机加工而成，使主体结构更为牢固、紧凑、强度及刚性高、性能稳定之优点。仅更换不同的上刀，即可冲出各种形状的网格板---钢板网片。
- 03. 设备组成
- 钢板网机主要由机架、传动系统、曲轴连杆、刀架、送料机构、摆料机构及配电装置组成。
- 04. 主要技术参数
- 型号：ABE-1.5-1250
冲力：25T
最大冲剪板料宽度：1250mm
最大原材料厚度：1.5mm
最大滑块行程次数（冲网速度）：300次/分
电机功率：7.5KW
滑块行程：22mm
压料力：1.5KN
外形尺寸（长*宽*高）：1290*2096*1850mm
设备重量：约3.2吨

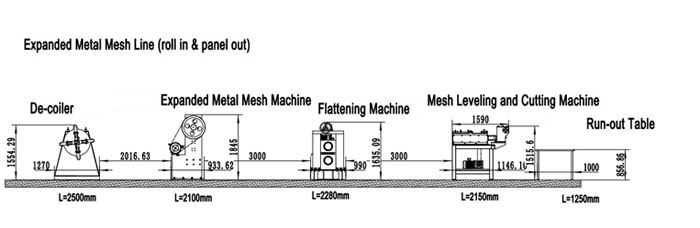

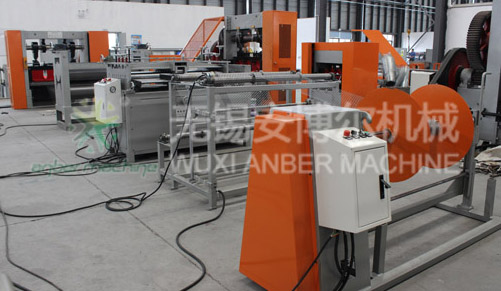

- 05. 钢板网冲剪机布局图
- 06. 1300mm压平机

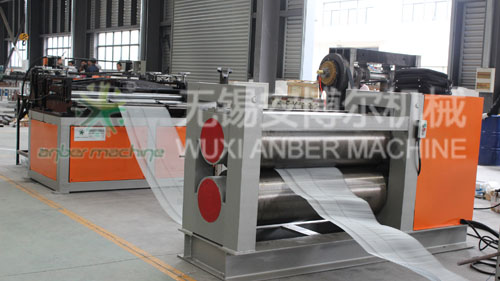

- 设备描述：
压平机是钢板网冲剪机的配套设备。对于冲好的钢网，通过压平机的压平，不仅压平钢网的搭接点，使钢网表面光滑美观，同时还可以消除织网过程中产生的内因力，从而提高钢网的钢性。
技术参数：
型号：ABE-YP1300
原材料厚度：最大2.0mm
功能：实现钢板网的压平
速度：变频调速
工作原理：电机带动齿轮传动
调节方式：蜗轮蜗杆+手轮
电机功率：5.5KW
辊径：Φ320mm
辊长：1300mm
辊材质：内部球磨铸铁，外部硬质合金喷涂
外形尺寸（长*宽*高）：2550*740*1370mm
设备重量：约3.0吨；

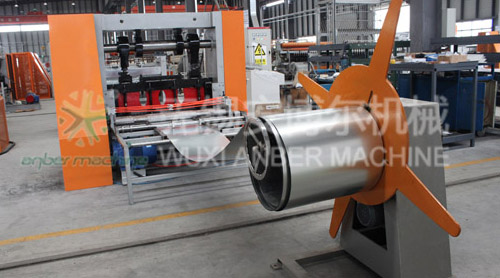

- 07. 整平机
- 原材料厚度：0.5-1.2mm
宽度：1300mm
速度：8-12m/min
电机功率：3.0kw
辊直径：55-60mm
辊数量：15辊整平（上七下八）+2辊送料
辊材质：H13，热处理
外形尺寸（长*宽*高）： 2150*1345*1580mm
重量：1.5T

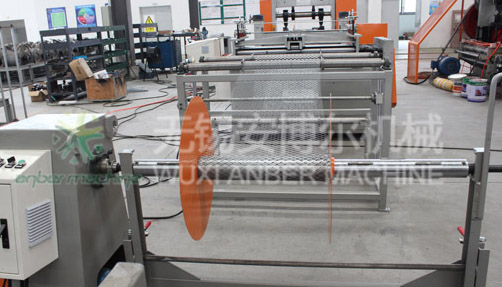

- 08. 收卷机
- 收卷机包括收卷和张紧架两部分组成。采取由电机加减速机驱动主轴旋转，主轴带动气涨轴卷料，结合前置的传感感应间歇装置自动控制卷筒旋转机构的起停动作，实现卷材自动卷料。
主要技术参数：
承重：100kg
适用卷筒内径: φ75～78mm
收卷宽度: ≤1250mm
卷筒主轴中心高: 805mm
收卷速度：3-5m/min
电机功率：1.5KW
外形尺寸（长*宽*高）： 2040*680*1020mm
重量：300kg
- 9. 典型钢板网

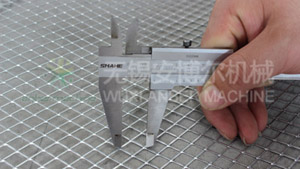

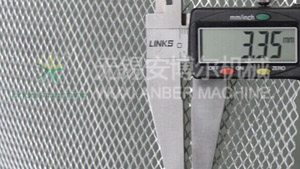

LWD*SWD=17*11(mm)LWD*SWD=6.4*3.35(mm)
- 10. 钢板网典型应用
-
