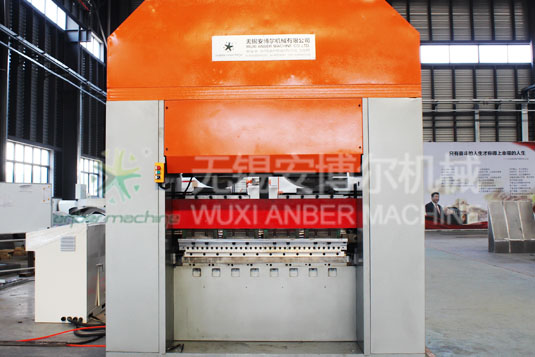

高速钢板网机简介:
钢板网是指金属板材经过钢板网冲剪机加工处理后,形成为网眼状的网片材料。
钢板网的原材料通常有低碳钢板,不锈钢板,铝板,铜板,镍板,铝镁合金板等金属板。常见的网型有:鱼鳞孔钢铝金属板网,六角孔钢铝金属板网,花式钢铝金属板网,龟甲状钢铝金属板网,微型铜箔铝箔等。按照用途可分为:装饰铝板网,幕墙铝板网,护坡钢板网,护栏钢板网,汽车中网,滤芯钢板网,音箱网,烧烤板网,脚手架板网(钢笆网),天花板板网,工艺品钢板网等。
钢板网机机架体墙板为钢板机加件,上顶为铸造件及底座为组焊件经时效后机加工而成,使主体框架结构更为牢固、紧凑,具有稳定性好,强度及刚性高之优点。高速钢板网机由机座、左右侧墙板、顶板、驱动电机、V型带与同步带及轮传动机构、离合装置与齿轮箱、偏心压轮与创块、上刀座(滑座)与上下冲模、送料和摆料机构、润滑机构、气动机构及电控系统等组成。

高速钢板网冲剪机主要技术参数:
型号:ABE-GS60-1250
公称压力:600KN
最大冲剪板料厚度:2.0mm
冲剪板料宽度:≤1250mm
最大冲网速度:500次/min
滑块左右行程:±60mm
滑块上下行程:±22mm
压料力:1.5×2KN
纵向送料距离:≤7.5mm/次
工作气压:0.45~0.6Mpa
伺服电机功率:4.5KW
主电机功率/转速:22KW/1440 r/min
外形尺寸(长×宽×高):2600×2500×2800mm
整机重量:约9.0T

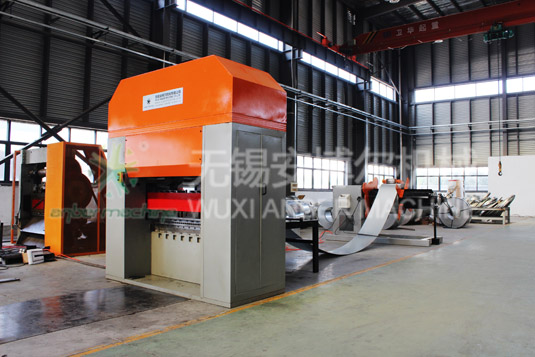

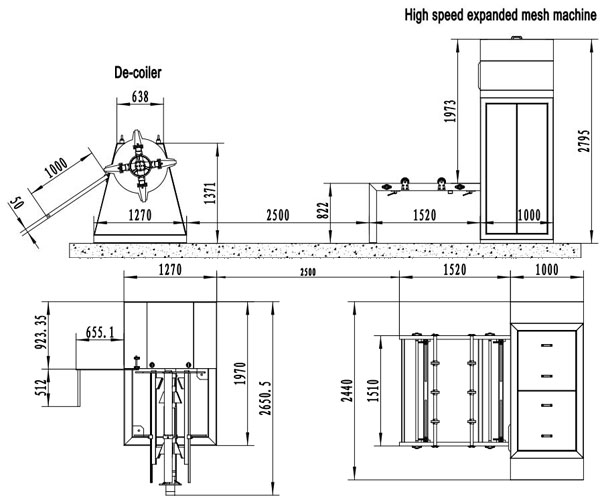

高速钢板网机布局图:

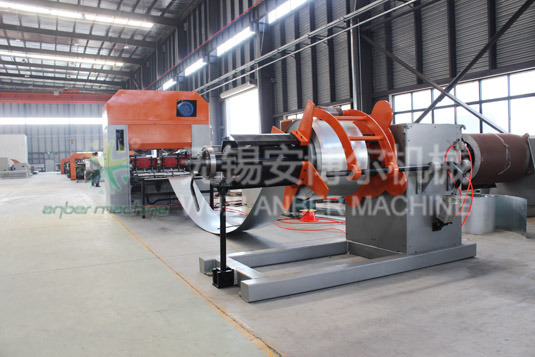

主要设备描述

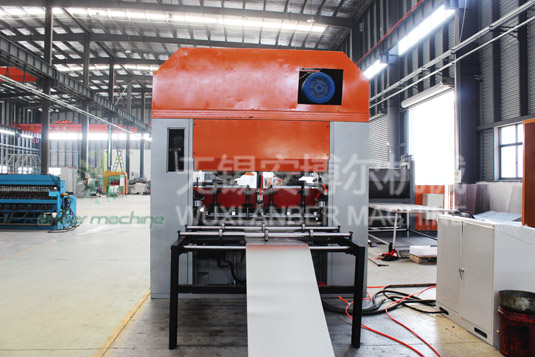

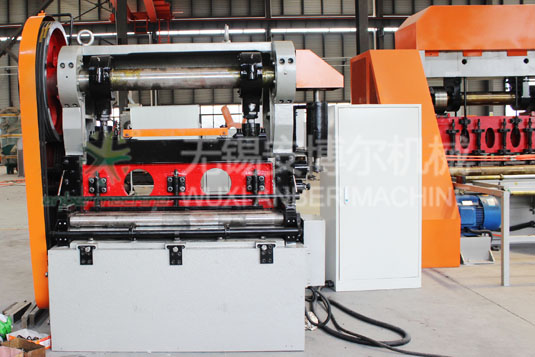

ABE-4.0-1250型60吨冲力的高速钢板网冲剪机属于中型冲剪机,冲网速度最高可达600次/分钟。生产的钢板网普遍用于建筑、五金、机床、电子工业品、家电产品的防护和装饰等行业,用途广泛。配备数控伺服电机送料,按照一定的节拍和特定的长度向冲床供给板材,全自动润滑和气动离合等新技术,机器的操控性,稳定性,安全性都有很大的提高,机器的结构更加合理,操作简便。

设备组成:
钢板网机主要由机架、传动系统、曲轴连杆、刀架、送料机构、摆料机构及配电装置组成。

应用领域:
工业民用建筑、公路、铁路。

应用优点:
1.施工速度快,保险费减少,减少人力。
2.有利于提高工程质量降低钢板网安装的劳动强度,公路铁路的防护网。
产品的用途和材料要求: 本生产线生产的钢板网主要用于建筑工程。可选材厚度为0.5-2mm厚、1250mm宽的热轧板。
设备的组成及作用:
冲网设备包括冲床、步进送料机构及刀具。
步进送料机构是按照一定的节拍和特定的长度向冲床供给板材;压力机和刀具用于将热轧板冲压成网板网。

主要技术参数:
序号
项 目
单 位
技术参数
1
公称压力
KN
600
2
冲剪板料厚度
mm
2-4mm 根据不同冲孔
3
冲剪板料宽度
mm
(≤1250)
4
滑块行程次数
次/min
500
5
滑块行程
mm
40
6
最大装模高度
mm
90
7
装模高度调节量
mm
10
8
工作台尺寸
mm
1300×1500
9
变频电机
功率
KW
22
转速
R/min
1440
10
外形尺寸
L×W×H
mm
2600×2500×2800
11
整机重量
kg
8187
12
备注
以上参数可根据用户要求作相应的设计制作

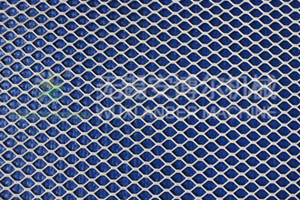

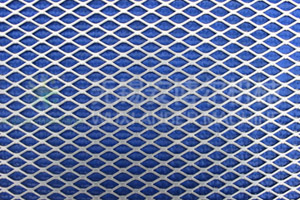

典型钢板网:

LWD*SWD=13*8(mm)LWD*SWD=13*8.2(mm)

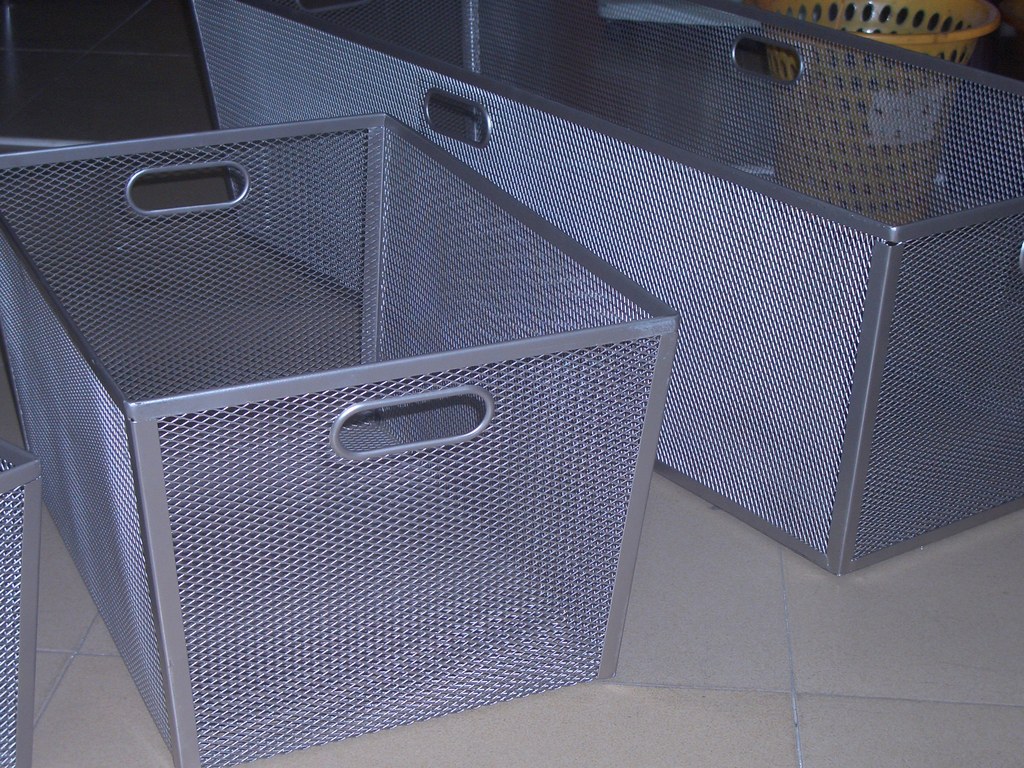

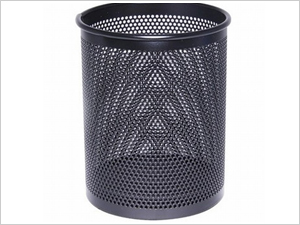

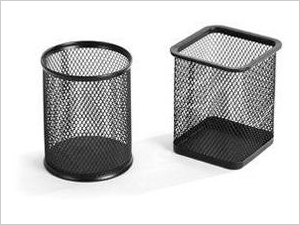

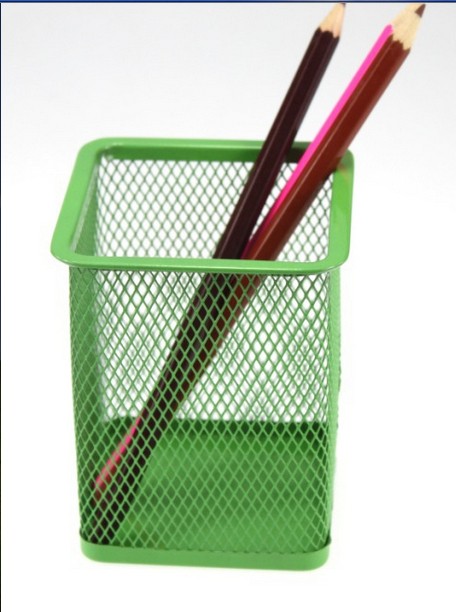

钢板网应用:
