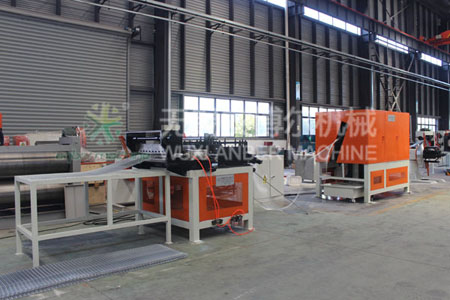

批汤网机生产线

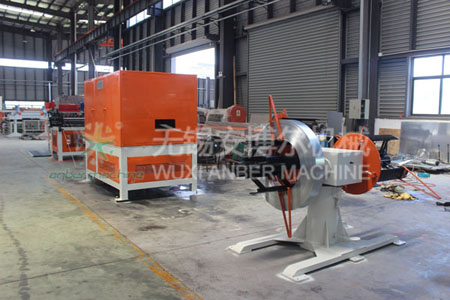

批汤网生产线

批汤网机

批汤网机

墙体网机

整平分条机

开卷机

开卷机

拉网成型机

收卷机

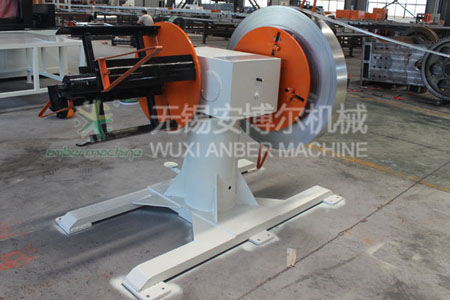

  • 01. 开卷机
  • 序号
    名称
    参数
    1
    内径
    500mm,可调
    2
    外径
    1000mm
    3
    承重
    2t(每个工作位1t)
    4
    设备尺寸
    2650x1970x1620mm
    5
    重量
    1260Kg
    6
    两个工作位
    180°相互旋转

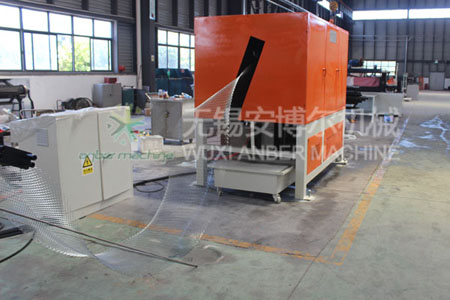

  • 02.滚切拉伸网机
  • 序号
    名称
    参数
    1
    切刀外径
    Φ263mm
    2
    刀具修整量
    3 mm
    3
    滚切速度
    12m/min
    4
    电机
    功率4kW,电压:380V,转速:1450r/min
    5
    设备尺寸
    2220x1510x1810mm
    6
    重量
    2352Kg

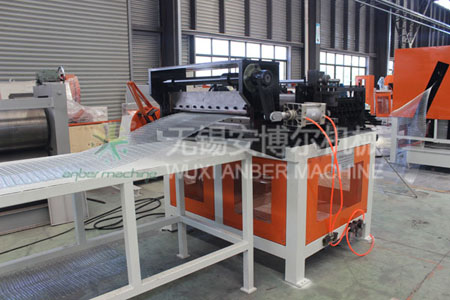

  • 03. 整平分条机
  • 序号
    名称
    参数
    1
    辊径
    63mm
    2
    数量
    13辊整平
    3
    电机
    功率Power:3kW,电压Voltage:380V,
    4
    减速机
    JZQ200——i=20.54
    5
    设备尺寸
    1800x1665x1725mm
    6
    重量
    1554Kg
  • 04. 网片收料装置
  • 序号
    名称
    参数
    1
    适应产品尺寸
    700x3000mm
    2
    承重
    1t
    3
    堆片高度
    500mm
    4
    设备尺寸
    3610*2900*1620mm
    5
    重量
    586Kg
  • 05. 收卷机
  • 序号
    名称
    参数
    1
    内径
    120mm
    2
    外径
    800mm
    3
    承重
    300kg
    4
    电机
    功率:1.5kW,电压:380V,(2台)
    5
    设备尺寸
    3240x1770x1610mm
    6
    重量
    1420Kg
  • 06. 批荡砖带网生产线布局图

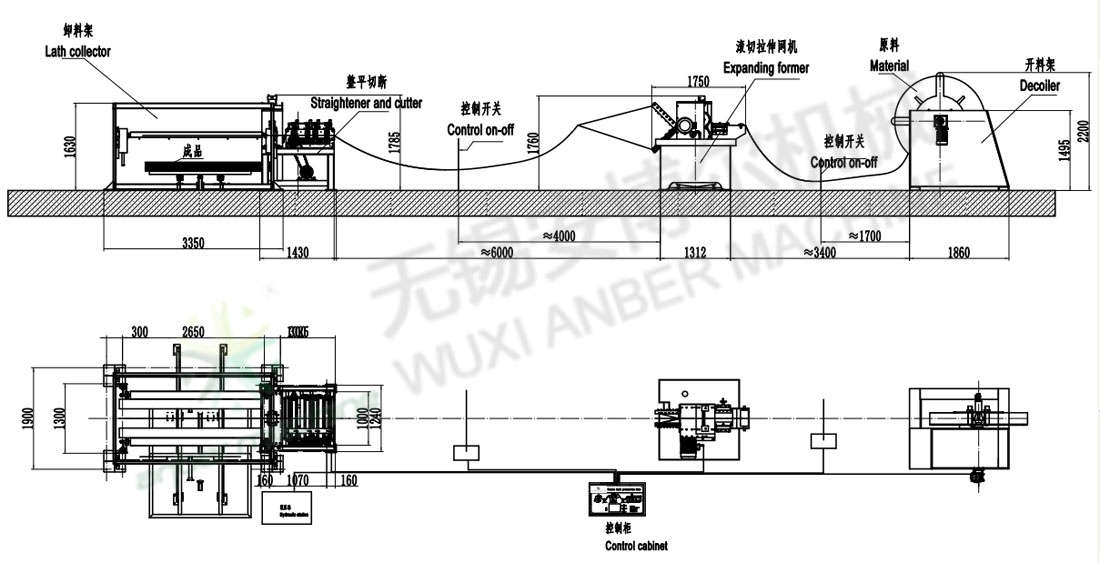

  • 07. 滚切拉伸网机生产线布局图
  • 08. 产品
  • 批荡网
    砖带网
    批荡网
    砖带网
