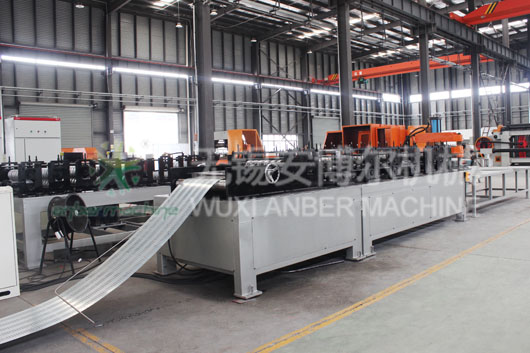

  • 01. 高速快易收口网机简介
  • 快易收口网机用于快易收口网，适用于石膏和墙体加固，其力学性能优良，重量轻，特别适合于分段浇筑混凝土。该机具有先进的科学性和广泛的实用性。
  • 02.设备组成

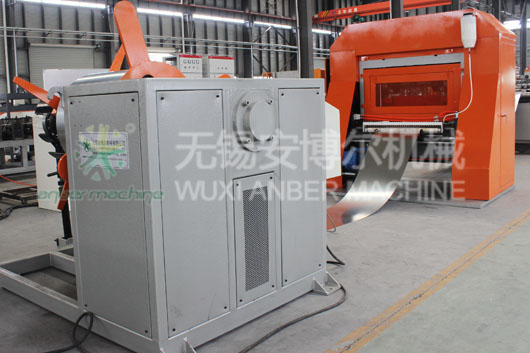

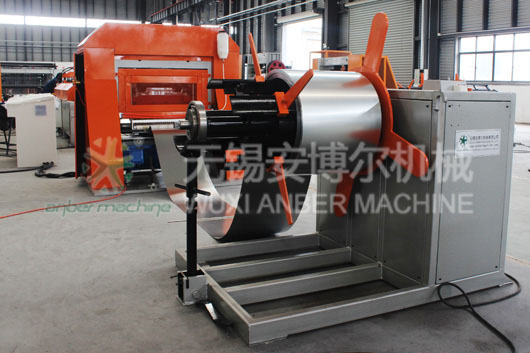

  • 1.开卷机
    2.冲网机
    3.成型剪切一体机
    4.液压剪（与成型机共机架一体机）
    5.收料台
    6.电控柜
  • 03. 主要技术参数
  • 序号
    名称
    参数
    1
    内径
    Φ420 ~520mm（可调）
    2
    承重
    2500Kg
    3
    承料宽度
    850mm
    4
    中心高
    962mm
    5
    开卷速度
    3.5rpm
    6
    张紧形式
    手动（旋转）
    7
    电机
    功率2.2KW
    转速1420r/min【380V/50HZ】
    8
    减速器
    速比 135.83×3
    9
    工作电压
    三相，AC380V/50Hz
    10
    外形尺寸
    L1250×W2095×H1562mm
    11
    重量
    800 kg
  • 04. 冲网机(型号 ABE25-1000×500)
  • 序号
    名称
    参数
    1
    冲床冲力（公称压力）
    250 KN
    2
    冲网速度
    430 ~ 500次/分钟
    3
    最高速度
    3.5m/min
    4
    送料距离
    7.5mm
    5
    压料力
    1.5×2 KN
    6
    滑块行程
    ±8mm
    7
    连杆调节距离
    10 mm
    8
    送料电机
    功率：2.0KW ，
    转速：2000r/min ，
    减速机速比： i：5
    9
    模具驱动
    V带传动（B型）
    10
    电机
    功率：15Kw，转速：1440r/min
    11
    工作电压
    三相，AC380V/50Hz
    12
    模具
    有效行程：1mm，
    材质：Cr12MO1V1，
    硬度：HRC58-62
    8
    外形尺寸
    L1300×W1920×H1775mm
    9
    重量
    2850Kg
  • 05. 成型剪切一体机（型号ABE-CX690）
  • 序号
    名称
    参数
    1
    成型辊轮
    10道（上10、下10），辊轮直径φ173.27mm（max），材质40Cr，HRC48
    2
    驱动形式
    20A滚子链传动+齿轮
    3
    压紧形式
    螺柱压紧
    4
    电机
    功率5.5KW ，转速：1440r/min；减速器速比i 49.16
    5
    工作电压
    三相，AC 380V/50Hz；
    6
    外形尺寸
    L5350×W1430×H1700mm
    7
    重量
    3500Kg

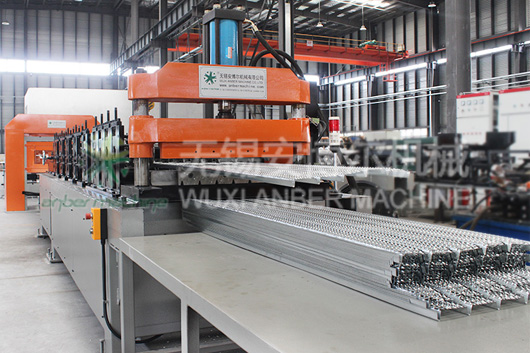

  • 06. 液压剪（与成型机共机架一体机）
  • 序号
    名称
    参数
    1
    剪切动力
    液压油40#（46#），系统压力10MPa，转速：1440r/min，油缸φ125×200mm
    2
    剪刃（刀）
    材质：Cr12MOV，硬度：HRC58-62
    3
    切断速度
    可调，编码器计数，定长切断
    4
    电机
    功率5.5KW,1440rpm
    5
    工作电压
    三相，AC 380V/50Hz；
    6
    外形尺寸
    L380×W1096×H1870mm
    7
    重量
    395Kg
  • 07. 收料台
  • 简介：采用型材焊接制作。
    序号
    名称
    参数
    1
    外形尺寸
    L 3520×W 1020×H1 712 mm
    2
    重量
    187Kg
