钢板网简介:
钢板网是指金属板材经过冲床(钢板网冲剪机,钢板网机)加工处理后形成的网眼状的板网产品,表面质量好,网孔均匀,无废料。原材料包含:低碳钢板、不锈钢板、铝板、铜板、镍板,铝镁合金板等金属板。

主要设备描述:

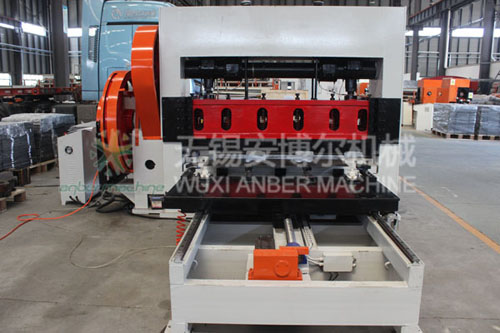

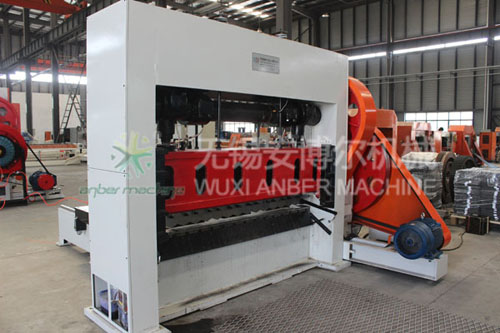

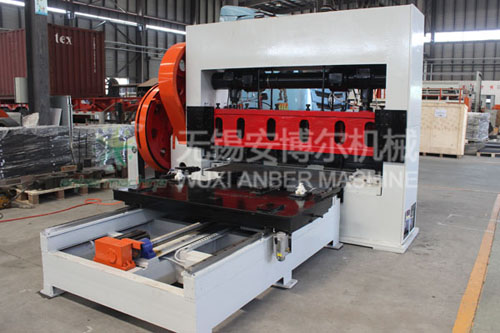

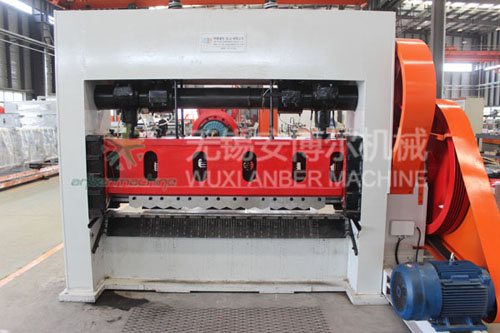

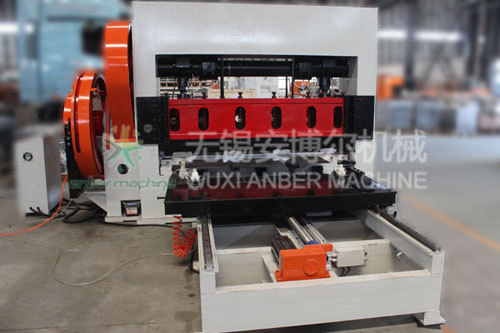

ABE-4.0-2000型100吨冲力的钢板网机属于重型钢板网冲剪机,生产的钢板网普遍用于造船、矿山、机械、建筑、交通、石油、城建、防护等到领域。我公司在传统的设计工艺上对钢板网机器进行改进,可配备数控步进(伺服)电机送料,全自动润滑和气动离合等新技术,钢板拉网机的操控性,稳定性,安全性都有很大的提高,机器的结构更加合理,操作简便。

设备组成:
钢板网机主要由机架、传动系统、曲轴连杆、刀架、送料机构、摆料机构及配电装置组成。各部分介绍如下:
1. 机架部分:由左立柱、右立柱、上梁、下梁组成。
2. 传动系统:由电机带动飞轮经气动离合器再经两级齿轮传动带动曲轴旋转。
3. 曲轴连杆部分:由曲轴、连杆、连杆瓦、连杆轴销组成。
4. 刀架部分:由上刀架下刀架及压料部分组成。
5. 送料机构部分:由步进电机经变速箱带动丝杆旋转推动拖板前进或后退。
6. 摆料机构:由步进电机经变速后带动齿条,推动横向拖板左右摆动。
7. 电器部分:控制设备的整体运转。


钢板网冲剪机主要技术参数:
型号:ABE-4-2000;
公称压力:100吨;
冲剪板料厚度:≤4mm;(原材料:Q235冷轧钢板、铝板)
冲剪板料宽度:≤2000mm;
电机功率:22KW;
冲剪速度:50-60次/分。

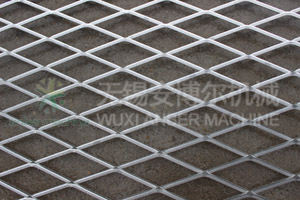

典型钢板网:

LWD*SWD=84*30(mm)

钢板网典型应用:
